Аир-суспенсион сиденье (с отопитель) — HITACHI ZX85USB-3

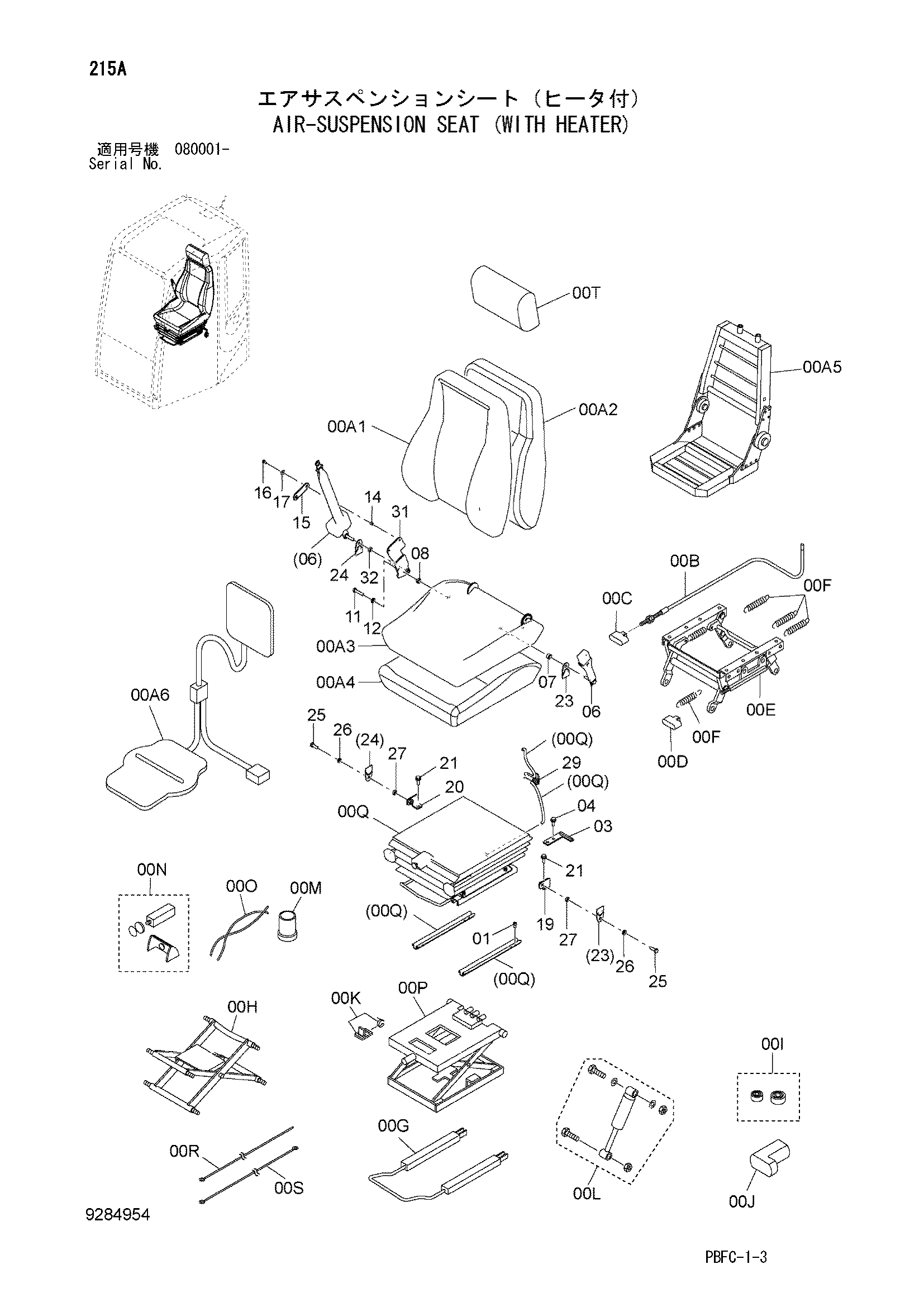

Заводская схема «Аир-суспенсион сиденье (с отопитель)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644536 | Сиденье | 1 |
| 00A | 4660723 | Сиденье | 1 |
| 00A1 | 4660710 | Крышка | 1 |
| 00A2 | 4660717 | Накладка | 1 |
| 00A3 | 4660719 | Крышка | 1 |
| 00A4 | 4392798 | Накладка | 1 |
| 00A5 | 4660720 | Рама | 1 |
| 00A6 | 4607309 | Отопитель элемент | 1 |
| 00B | 4370198 | Трос | 1 |
| 00C | 4610640 | Рукоятка | 1 |
| 00D | 4610641 | Рукоятка | 1 |
| 00E | 4392801 | Стойка | 1 |
| 00F | 4392802 | Пружина | 1 |
| 00G | 4660734 | Ползун | 1 |
| 00H | 4607311 | Стойка | 1 |
| 00I | 4660728 | Подшипник | 1 |
| 00J | 4660731 | Компрессор | 1 |
| 00K | 4392805 | Ограничитель | 1 |
| 00L | 4392803 | Амортизатор | 1 |
| 00M | 4660730 | Пружина | 1 |
| 00N | 4660732 | Клапан | 1 |
| 00O | 4660733 | Трубка | 1 |
| 00P | 4660725 | Саспенсион | 1 |
| 00Q | 4660729 | Пластина | 1 |
| 00R | 4666060 | Трос | 1 |
| 00S | 4666059 | Трос | 1 |
| 00T | 4660721 | Опора | 1 |
| 01 | M340816 | Болт с внутренним шестигранником | 4 |
| 03 | 9765095 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4643968 | Сеат-белт | 1 |
| 07 | 4453874 | Проставка | 1 |
| 08 | 4372200 | Проставка | 1 |
| 11 | 4333835 | Болт | 1 |
| 12 | J219167 | Пружинная шайба | 1 |
| 14 | 4656227 | Проставка | 2 |
| 15 | 4643760 | Резиновая прокладка | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 17 | 4607546 | Шайба | 2 |
| 19 | 9765212 | Левый кронштейн | 1 |
| 20 | 9765213 | Правый кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4366871 | Ремень | 1 |
| 24 | 4372917 | Ремень | 1 |
| 25 | 4235232 | Болт | 2 |
| 26 | J219167 | Пружинная шайба | 2 |
| 27 | 4382554 | Проставка | 2 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 31 | 9290647 | Кронштейн | 1 |
| 32 | 4382554 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
