Всасывающие трубопроводы — HITACHI ZX85USB-3

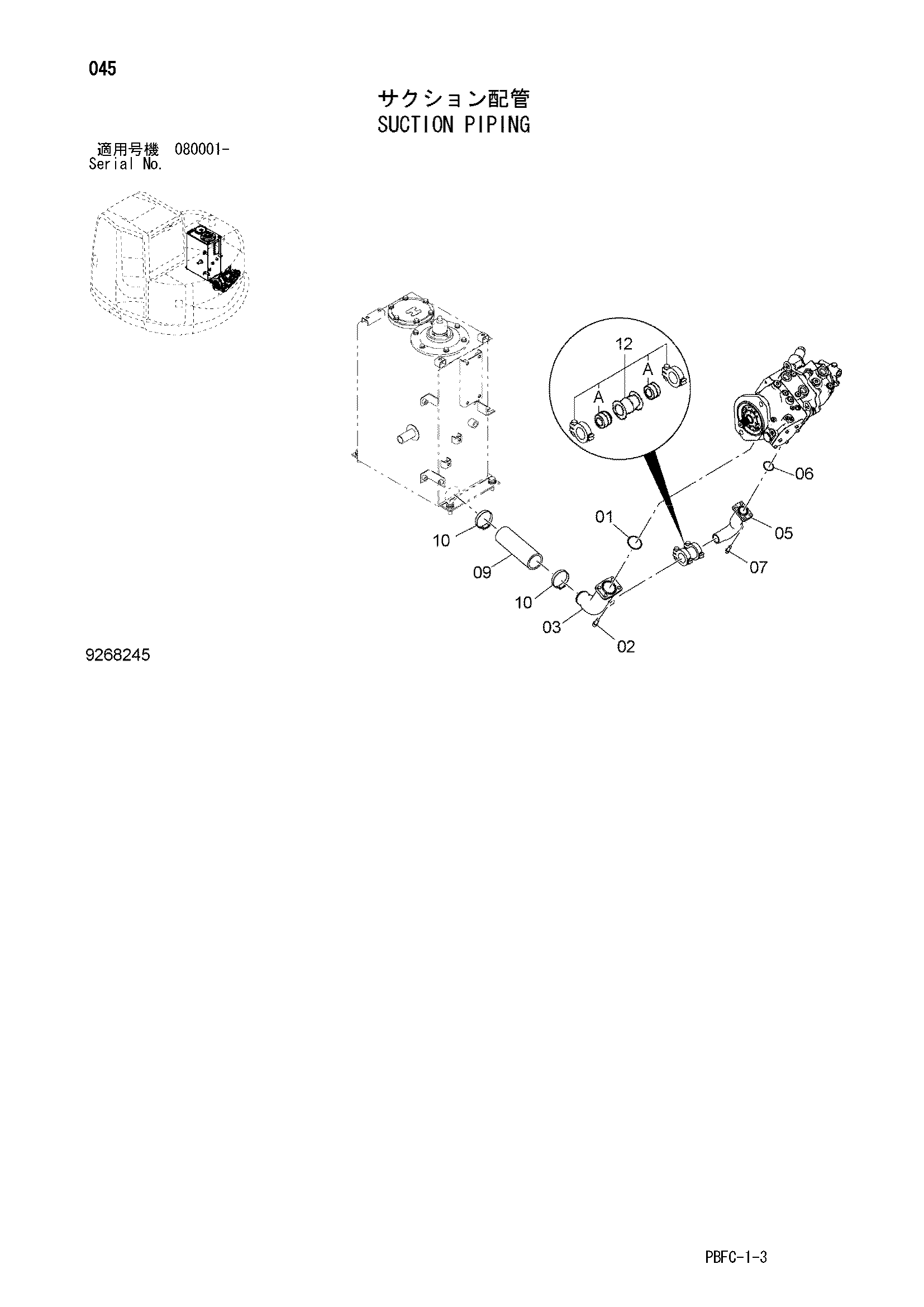

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811060 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 03 | 2054975 | Всасывающая трубка | 1 |
| 05 | 2054295 | Всасывающая трубка | 1 |
| 06 | A811040 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 09 | 4669230 | Резиновый шланг | 1 |
| 10 | 4282480 | Хомут шланга | 2 |
| 12 | 4069801 | Муфта | 1 |
| 12A | 4196259 | Уплотнение кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
