Пилотные гидролинии (7) — HITACHI ZX85USB-3

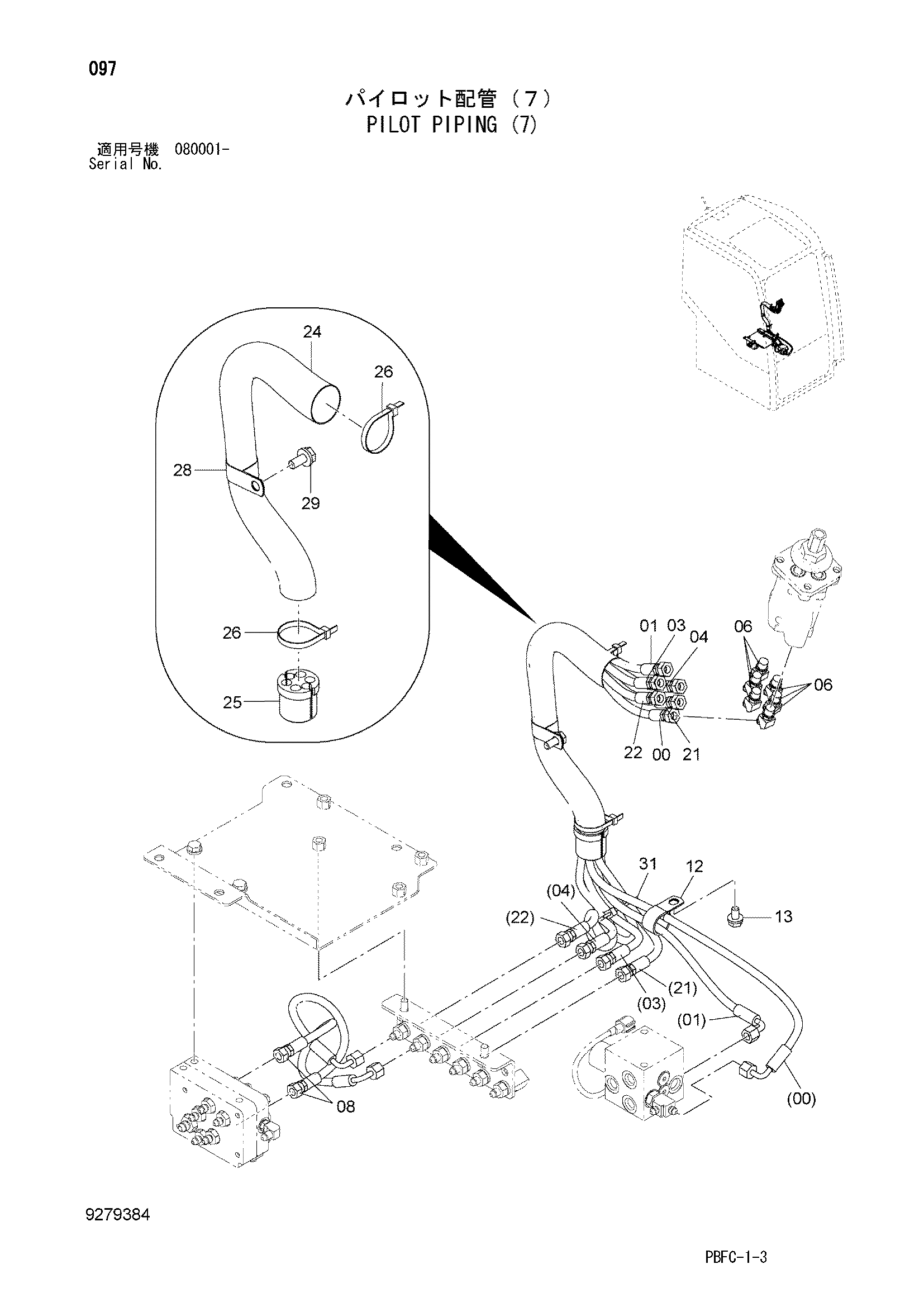

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4672220 | Шланг | 1 |
| 01 | 4672221 | Шланг | 1 |
| 03 | 4672212 | Шланг | 1 |
| 04 | 4672213 | Шланг | 1 |
| 06 | A852222 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4452734 | Шланг | 2 |
| 12 | 4192035 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 21 | 4677662 | Шланг | 1 |
| 22 | 4677663 | Шланг | 1 |
| 24 | 4475439 | Защитный кожух | 1 |
| 25 | 4673237 | Резиновая прокладка | 1 |
| 26 | 4055312 | Ленточный зажим | 2 |
| 28 | 4190264 | Зажим | 1 |
| 29 | J271025 | Болт с шайбой | 1 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
