Дверь — HITACHI ZX85USB-3

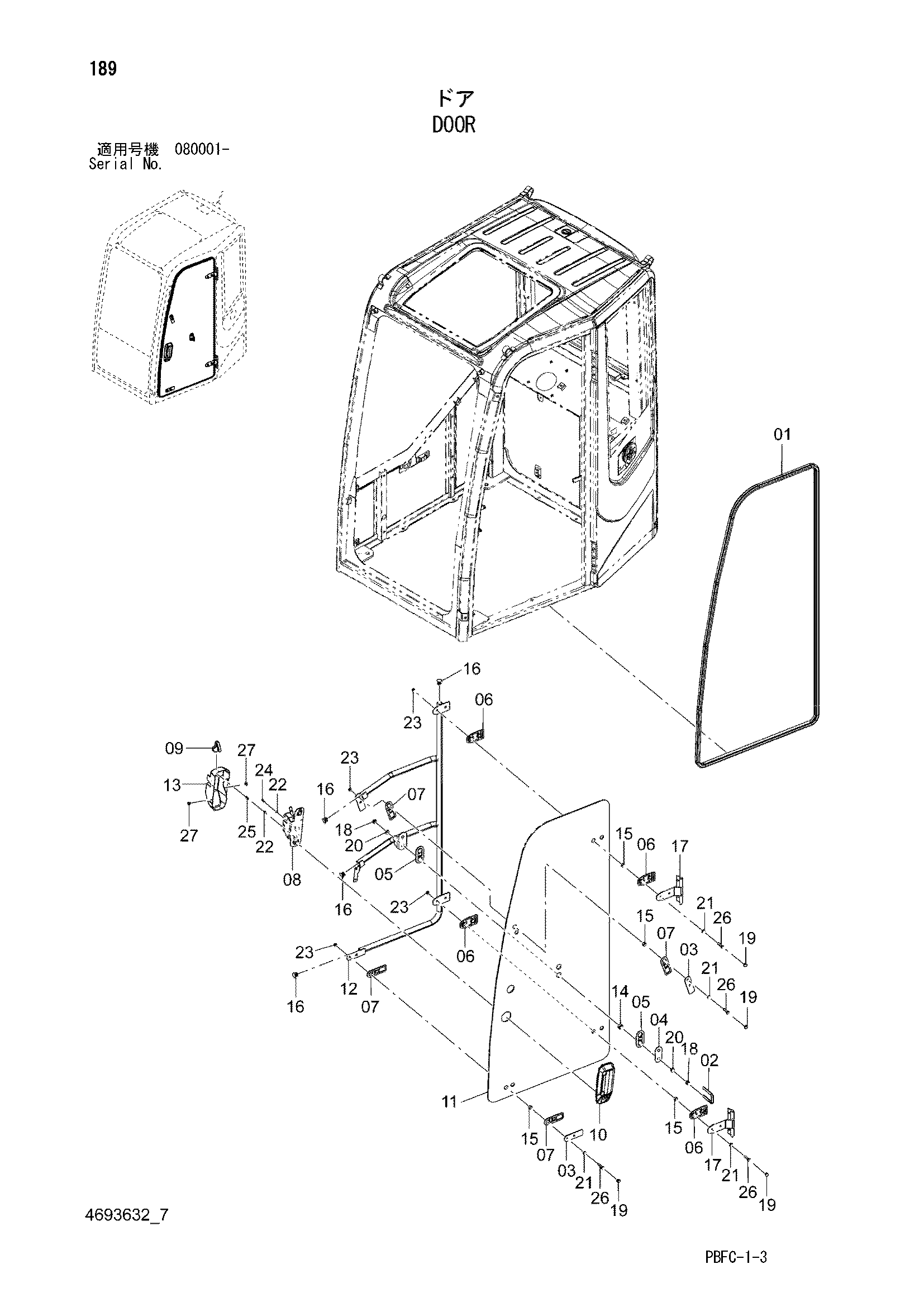

Заводская схема «Дверь» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4695110 | Уплотнение | 1 |
| 02 | 4695099 | Ответная планка | 1 |
| 03 | 4695106 | Пластина | 2 |
| 04 | 4695102 | Пластина | 1 |
| 05 | 4695101 | Манжета | 2 |
| 06 | 4695109 | Манжета | 4 |
| 07 | 4695108 | Манжета | 4 |
| 08 | 4695093 | Рукоятка внутренний | 1 |
| 09 | 4695097 | Рычаг | 1 |
| 10 | 4695094 | Рукоятка | 1 |
| 11 | 4684428 | Стекло | 1 |
| 12 | 4695096 | Дверь | 1 |
| 13 | 4695098 | Крышка | 1 |
| 14 | 4695100 | Коллер | 2 |
| 15 | 4695107 | Коллер | 8 |
| 16 | 4695112 | Колпачок | 4 |
| 17 | 4695095 | Дверь петля | 2 |
| 18 | 4694971 | Гайка | 4 |
| 19 | 4695104 | Колпачок | 8 |
| 20 | 4695028 | Шайба | 4 |
| 21 | 4700496 | Шайба | 8 |
| 22 | 4690759 | Шайба | 4 |
| 23 | 4695103 | Гайка колпачок | 8 |
| 24 | 4694969 | Винт | 2 |
| 25 | 4694968 | Винт | 2 |
| 26 | 4695105 | Болт | 8 |
| 27 | 4695030 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
