Пилотные гидролинии (1)<LCN> — HITACHI ZX85USB-3

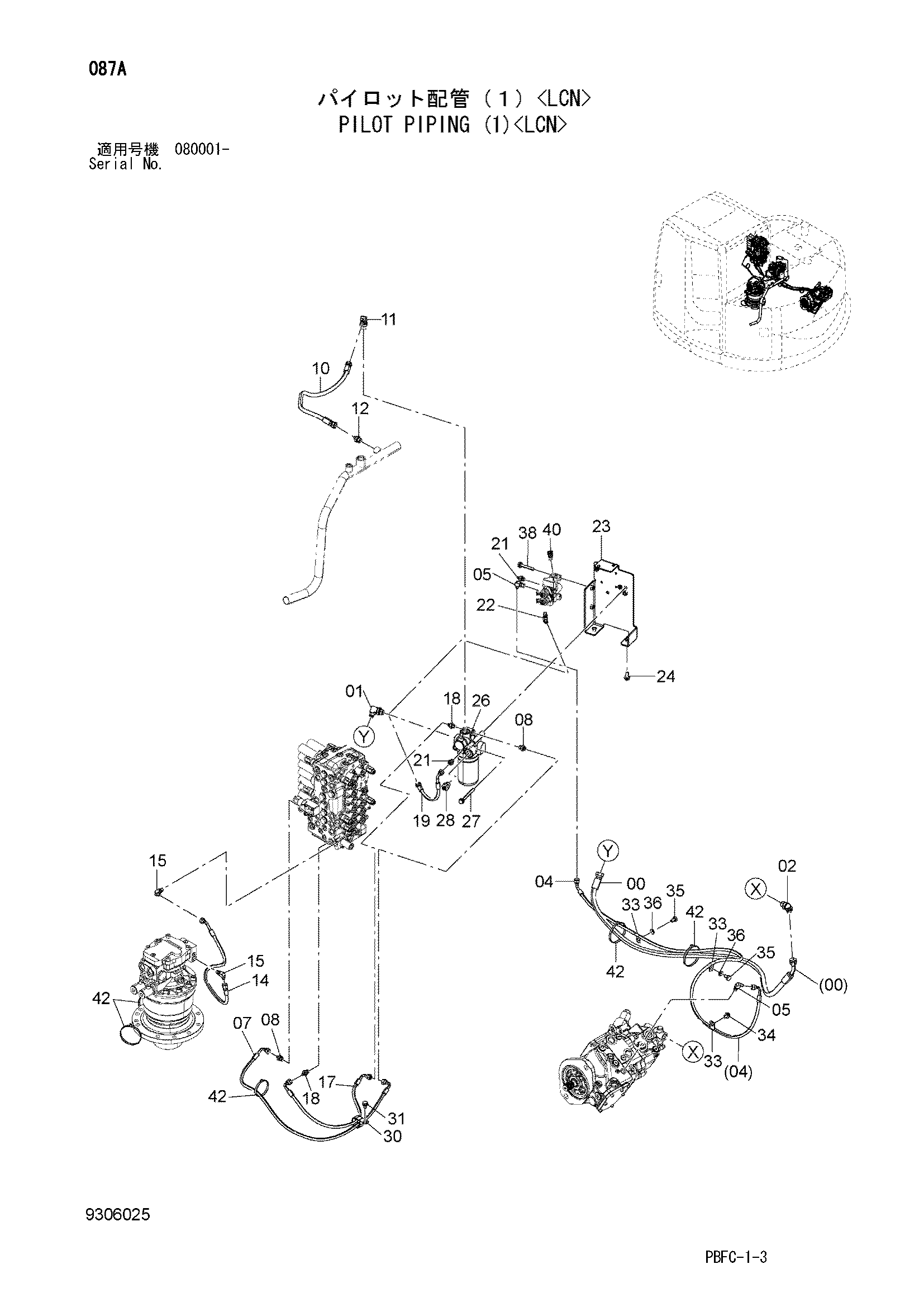

Заводская схема «Пилотные гидролинии (1)<LCN>» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670606 | Шланг | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4703857 | Шланг | 1 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4670602 | Шланг | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4687036 | Шланг | 1 |
| 11 | A852343 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4672921 | Шланг | 1 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4670604 | Шланг | 1 |
| 18 | A852122 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4608947 | Шланг | 1 |
| 21 | A852122 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 8118814 | Кронштейн фильтр | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4629717 | Масляный фильтр | 1 |
| 27 | J271000 | Болт с шайбой | 2 |
| 27A | J901000 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A852143 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190291 | Зажим | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4190261 | Зажим | 3 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J901020 | Болт | 2 |
| 36 | A590110 | Плоская шайба | 2 |
| 38 | J271065 | Болт с шайбой | 2 |
| 38A | J901065 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | A852222 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
