Хигх-прессуре трубопроводы (2P-BOOM) — HITACHI ZX85USB-3

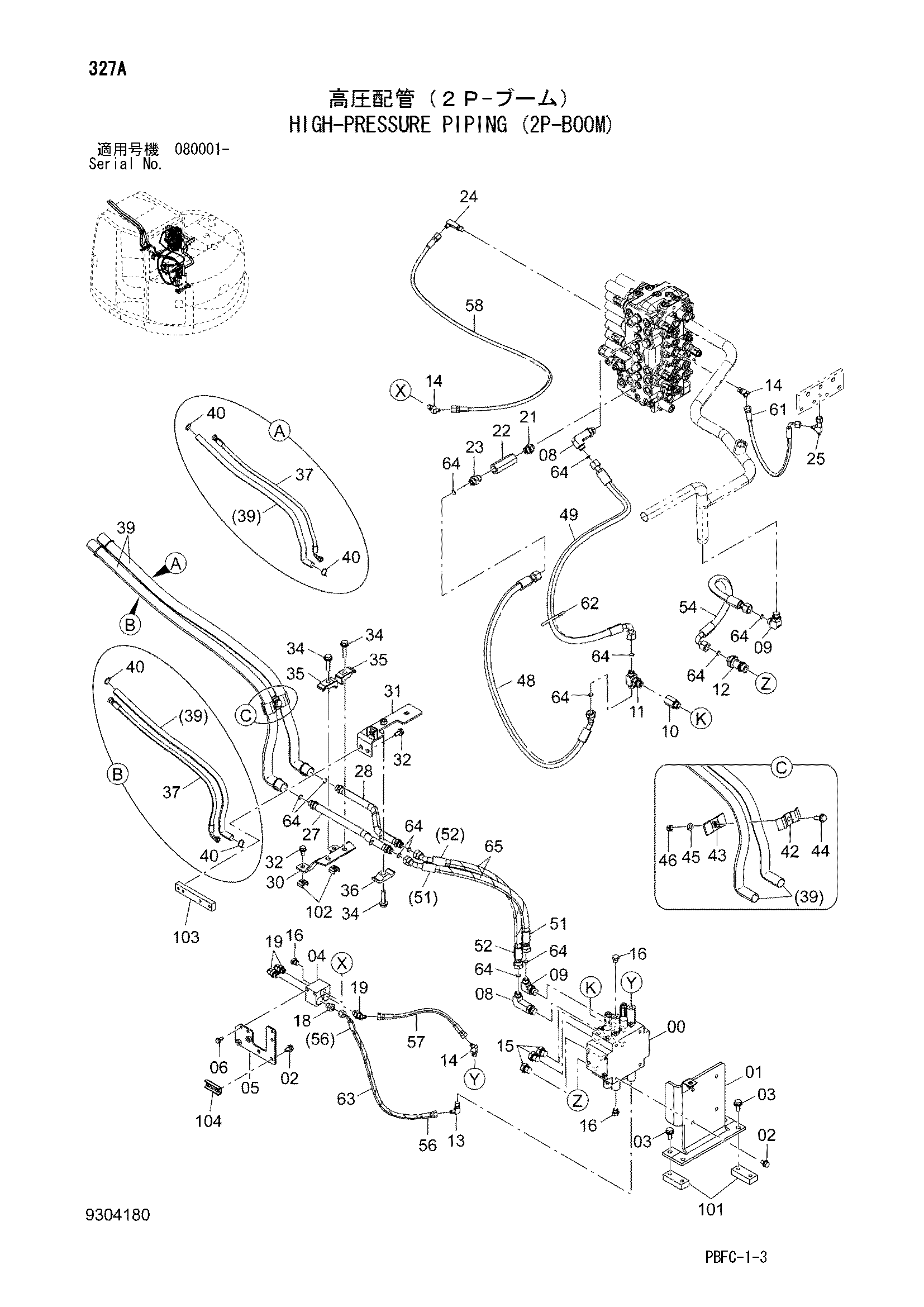

Заводская схема «Хигх-прессуре трубопроводы (2P-BOOM)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4683903 | Гидрораспределитель | 1 |
| 01 | 8115911 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 6 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | 8117632 | Кронштейн | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4205382 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4406267 | Переходник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853544 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4188625 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885004 | Пробка | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852132 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852232 | Угловой штуцер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4229542 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 21B | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4208733 | Обратный клапан | 1 |
| 23 | A853144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4279119 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4252786 | Тройник | 1 |
| 27 | 8115827 | Трубка | 1 |
| 28 | 8115828 | Трубка | 1 |
| 30 | 9769319 | Кронштейн | 1 |
| 31 | 8112243 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J271250 | Болт с шайбой | 3 |
| 34A | J901250 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4190125 | Хомут трубки | 2 |
| 36 | 4189858 | Хомут трубки | 1 |
| 37 | 4705775 | Шланг | 2 |
| 39 | 4489567 | Защита шланга | 2 |
| 40 | 4326365 | Ленточный зажим | 4 |
| 42 | 4202103 | Хомут | 1 |
| 43 | 9727634 | Хомут | 1 |
| 44 | J271240 | Болт с шайбой | 1 |
| 44A | J901240 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | A590112 | Плоская шайба | 1 |
| 46 | J950012 | Гайка | 1 |
| 48 | 4702613 | Шланг | 1 |
| 49 | 4702614 | Шланг | 1 |
| 51 | 4702615 | Шланг | 1 |
| 52 | 4702616 | Шланг | 1 |
| 54 | 4441621 | Шланг | 1 |
| 56 | 4702617 | Шланг | 1 |
| 57 | 4451995 | Шланг | 1 |
| 58 | 4702618 | Шланг | 1 |
| 61 | 4470392 | Шланг | 1 |
| 62 | 4055312 | Ленточный зажим | 1 |
| 63 | 4327293 | Защитный кожух | 1 |
| 64 | 4138938 | Уплотнительное кольцо | 12 |
| 65 | 4327294 | Защитный кожух | 2 |
| 101 | 4252224 | Седло винта | 2 |
| 102 | 9733476 | Седло винта | 2 |
| 103 | 4687418 | Седло винта | 1 |
| 104 | 9760455 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
