Рычаг управления (передний, поворот)(одинарный выключатель, тхикк рукоятка) — HITACHI ZX85USB-3

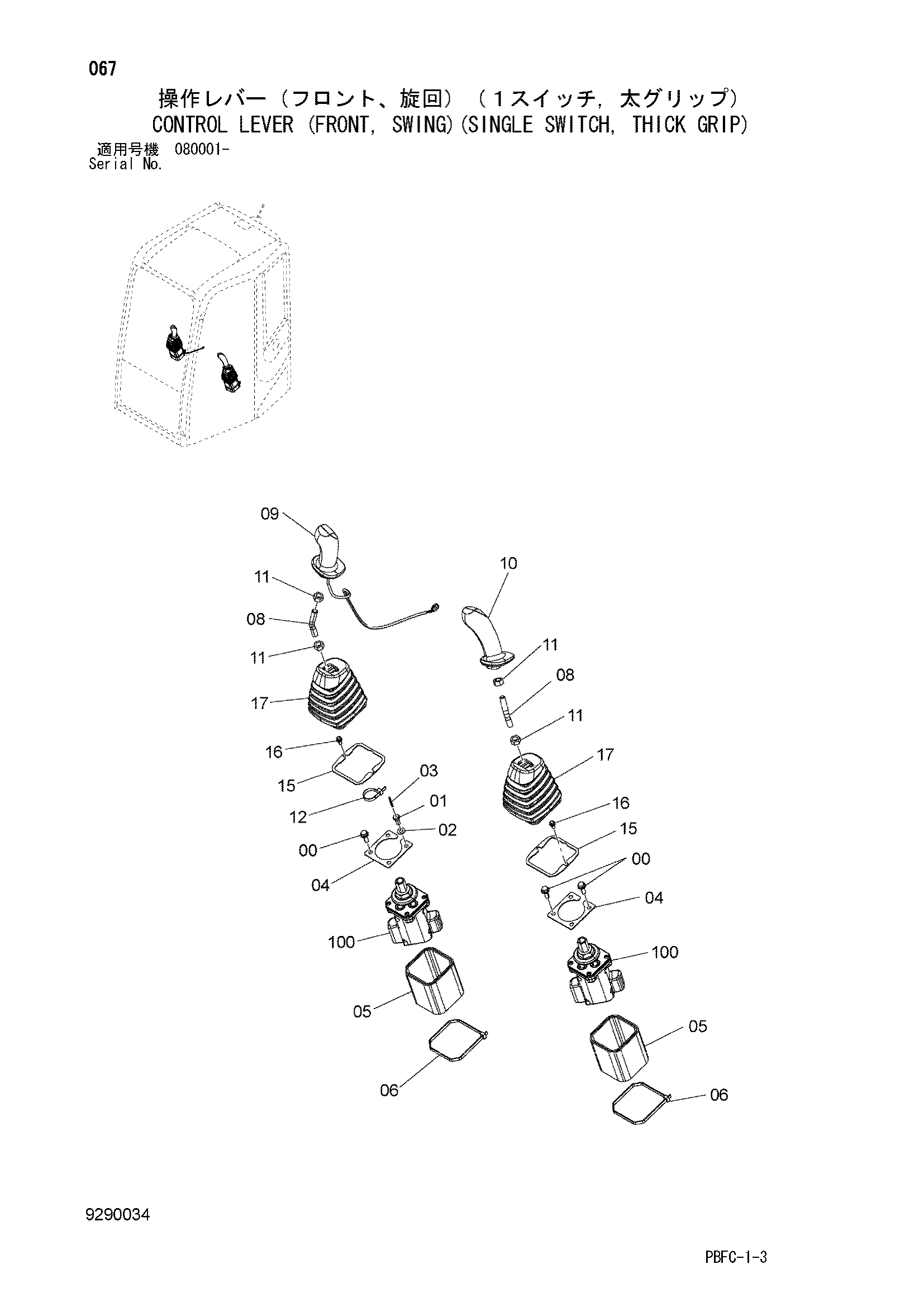

Заводская схема «Рычаг управления (передний, поворот)(одинарный выключатель, тхикк рукоятка)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260825 | Болт с шайбой | 7 |
| 00A | J900825 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 01 | 4609956 | Болт | 1 |
| 02 | A590108 | Плоская шайба | 1 |
| 03 | 4144011 | Пружинный штифт | 1 |
| 04 | 4627373 | Уплотнение | 2 |
| 05 | 4629329 | Стекловата | 2 |
| 06 | 4323613 | Ленточный зажим | 2 |
| 08 | 4633644 | Вал | 2 |
| 09 | 4648125 | Рукоятка | 1 |
| 10 | 4650095 | Рукоятка | 1 |
| 11 | J950012 | Гайка | 4 |
| 12 | 4055311 | Ленточный зажим | 1 |
| 15 | 3106482 | Пластина | 2 |
| 16 | J680616 | Винт с шайбой | 4 |
| 17 | 2054886 | Защитный чехол | 2 |
| 100 | 9247135 замена: 9257577 | Пилотный клапан | 2 |
| 100 | 9257577 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
