Свингпост — HITACHI ZX85USB-3

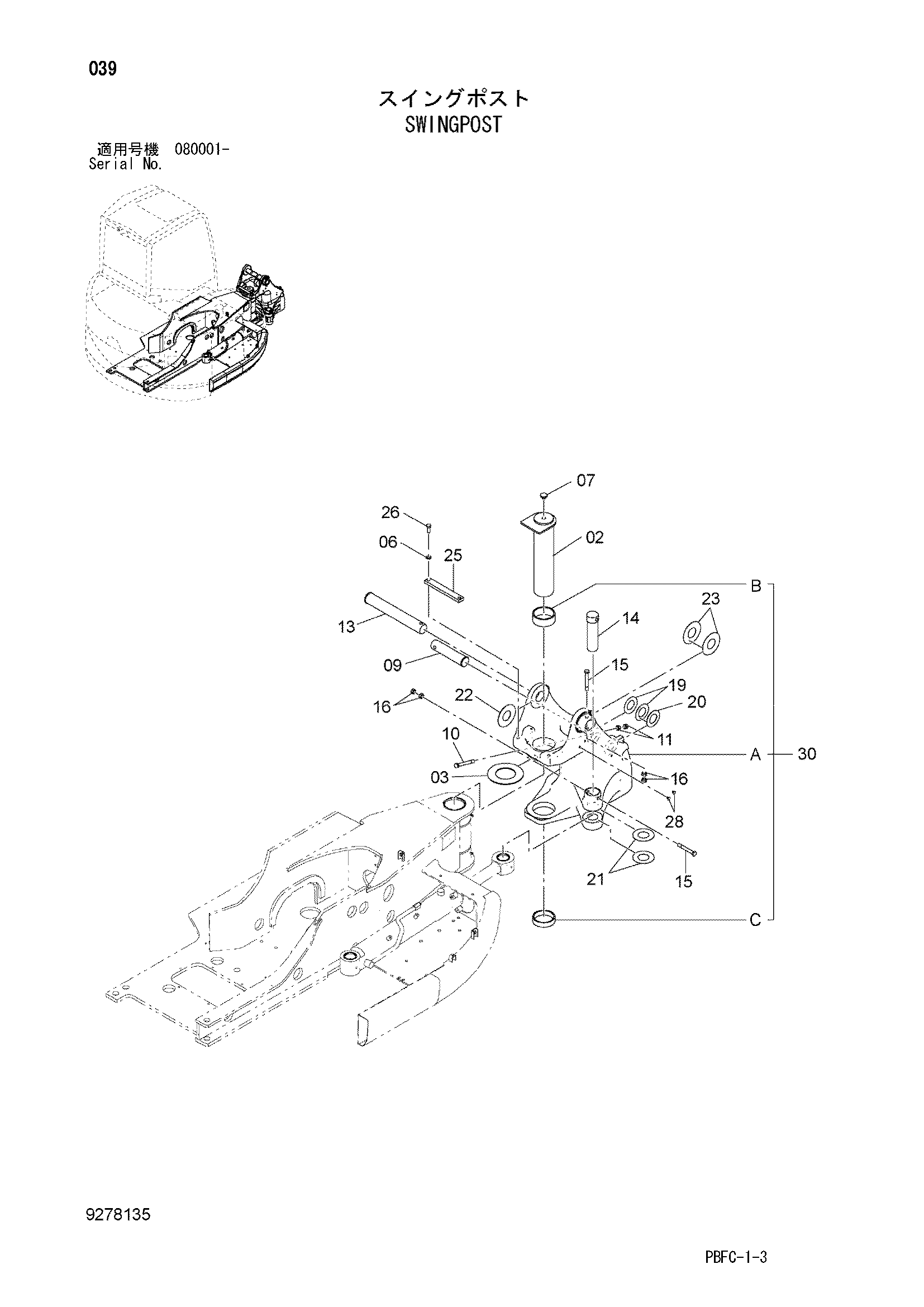

Заводская схема «Свингпост» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9761767 | Палец | 1 |
| 03 | 4360104 | Упорная пластина 5.0mm | 1 |
| 06 | A590114 | Плоская шайба | 2 |
| 07 | 4453013 | Колпачок | 1 |
| 09 | 4610463 | Палец | 1 |
| 10 | 4435124 | Стопорный палец | 1 |
| 11 | J950016 | Гайка | 2 |
| 13 | 3114723 | Палец | 1 |
| 14 | 3110400 | Палец | 1 |
| 15 | 4435123 | Стопорный палец | 2 |
| 16 | J950016 | Гайка | 4 |
| 19 | 4374459 | Упорная пластина 1.0mm | 2 |
| 20 | 4374437 | Упорная пластина 2.0mm | 1 |
| 21 | 4366694 | Упорная пластина 1.0mm | 2 |
| 22 | 4394385 | Упорная пластина 2.0mm | 1 |
| 23 | 4394384 | Упорная пластина 1.0mm | 2 |
| 25 | 4684623 | Пластина | 1 |
| 26 | J901440 | Болт | 2 |
| 28 | 4288579 | Пробка | 2 |
| 30 | 8113926 | Свингпост | 1 |
| 30A | 0006598 | Свингпост | 1 |
| 30B | 4685414 | Втулка | 1 |
| 30C | 4685415 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
