Основные гидролинии (гидромолот, гидроножницы)<LCN> — HITACHI ZX85USB-3

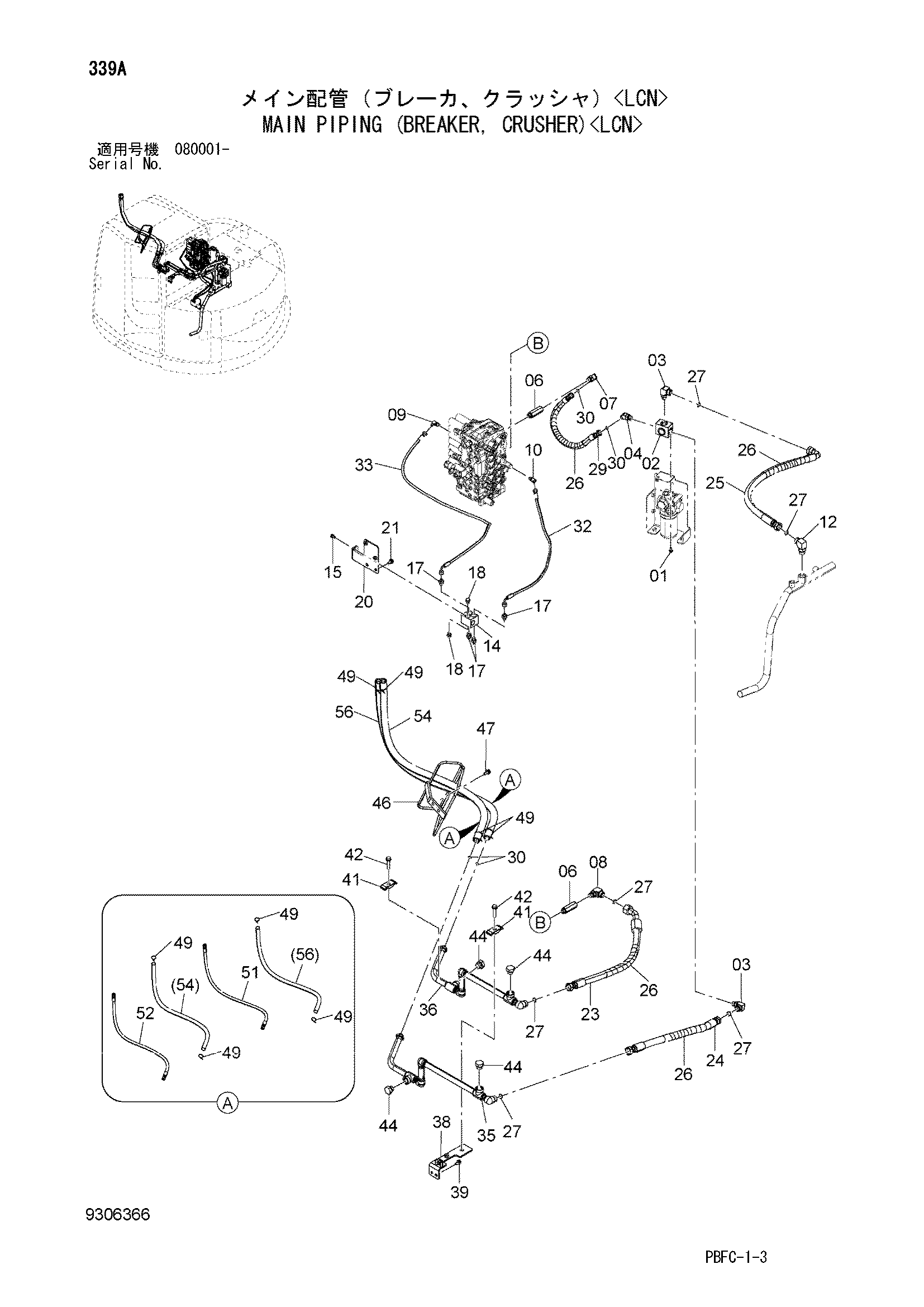

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<LCN>» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4289225 | Клапан селектор | 1 |
| 03 | A853346 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853244 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4412787 | Разъём S | 2 |
| 07 | A853344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A853346 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852222 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4330230 | Челночный клапан | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | A852132 | Адаптер | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885002 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 8113665 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4638022 | Шланг | 1 |
| 24 | 4704110 | Шланг | 1 |
| 25 | 4704109 | Шланг | 1 |
| 26 | 4327294 | Защитный кожух | 4 |
| 27 | 4187308 | Уплотнительное кольцо | 6 |
| 29 | 4704108 | Шланг | 1 |
| 30 | 4138938 | Уплотнительное кольцо | 4 |
| 32 | 4687491 | Шланг | 1 |
| 33 | 4687490 | Шланг | 1 |
| 35 | 8114297 | Трубка | 1 |
| 36 | 8114298 | Трубка | 1 |
| 38 | 8112243 | Кронштейн | 1 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4189859 | Хомут трубки | 2 |
| 42 | J271260 | Болт с шайбой | 2 |
| 42A | J901260 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | A885006 | Пробка | 4 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 8094069 | Кронштейн | 1 |
| 47 | J271030 | Болт с шайбой | 2 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4326365 | Ленточный зажим | 4 |
| 51 | 4693183 | Шланг | 1 |
| 52 | 4693184 | Шланг | 1 |
| 54 | 4629094 | Защита шланга | 1 |
| 56 | 4657443 | Защита шланга | 1 |
| 58 | 4301979 | Информационная табличка | 1 |
| 59 | 3100948 | Информационная табличка | 1 |
| 60 | 4472845 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
