Схокклесс детали — HITACHI ZX85USB-3

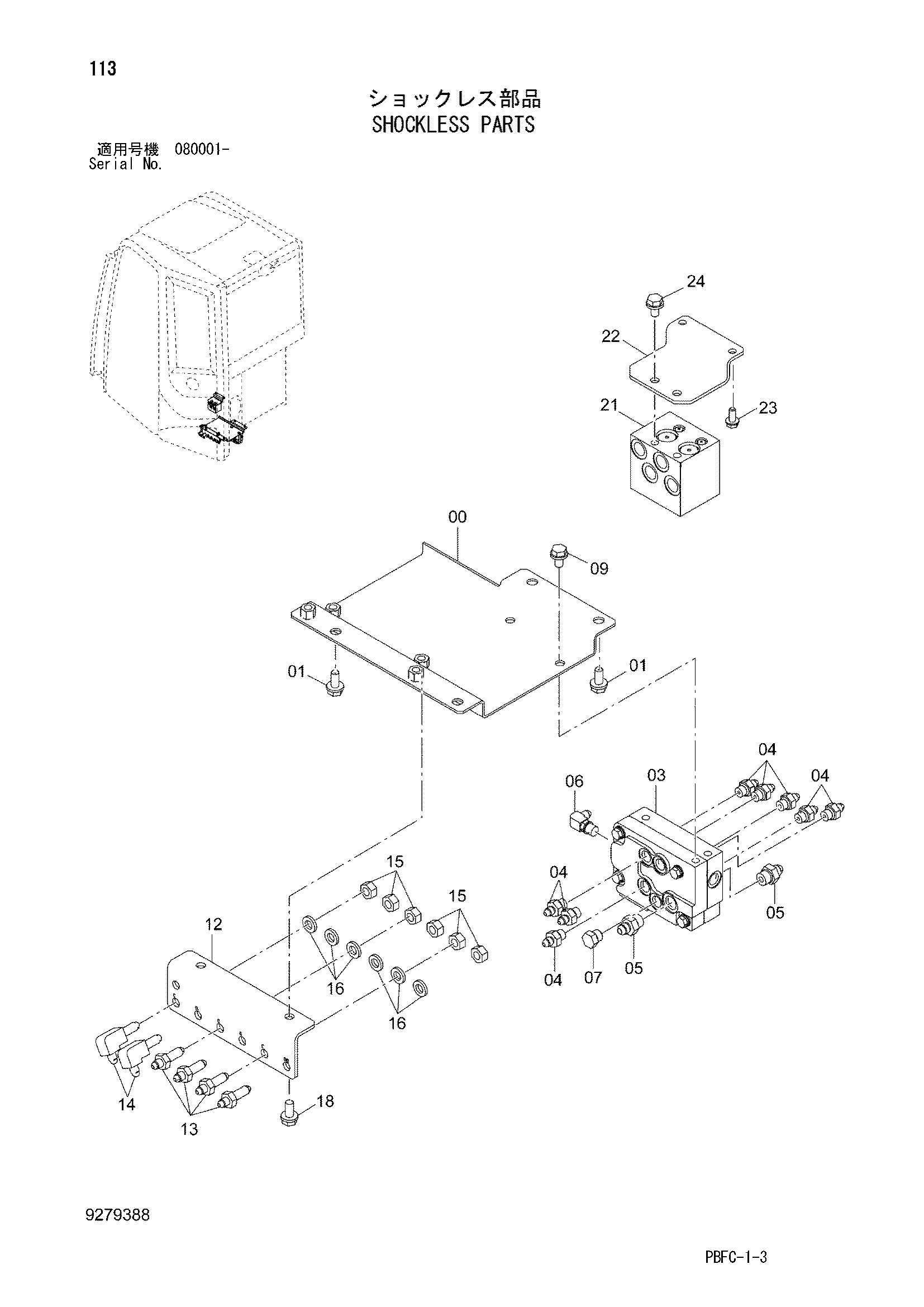

Заводская схема «Схокклесс детали» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053109 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4472522 | Клапан регулировочный | 1 |
| 04 | A852122 | Адаптер | 8 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 3110536 | Кронштейн | 1 |
| 13 | 4248117 | Адаптер | 4 |
| 14 | 4391442 | Угловой штуцер | 2 |
| 15 | 4209198 | Гайка | 6 |
| 16 | A590912 | Пружинная шайба | 6 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4675533 | Клапан регулировочный | 1 |
| 22 | 4689533 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
