Рама <LCN> — HITACHI ZX85USB-3

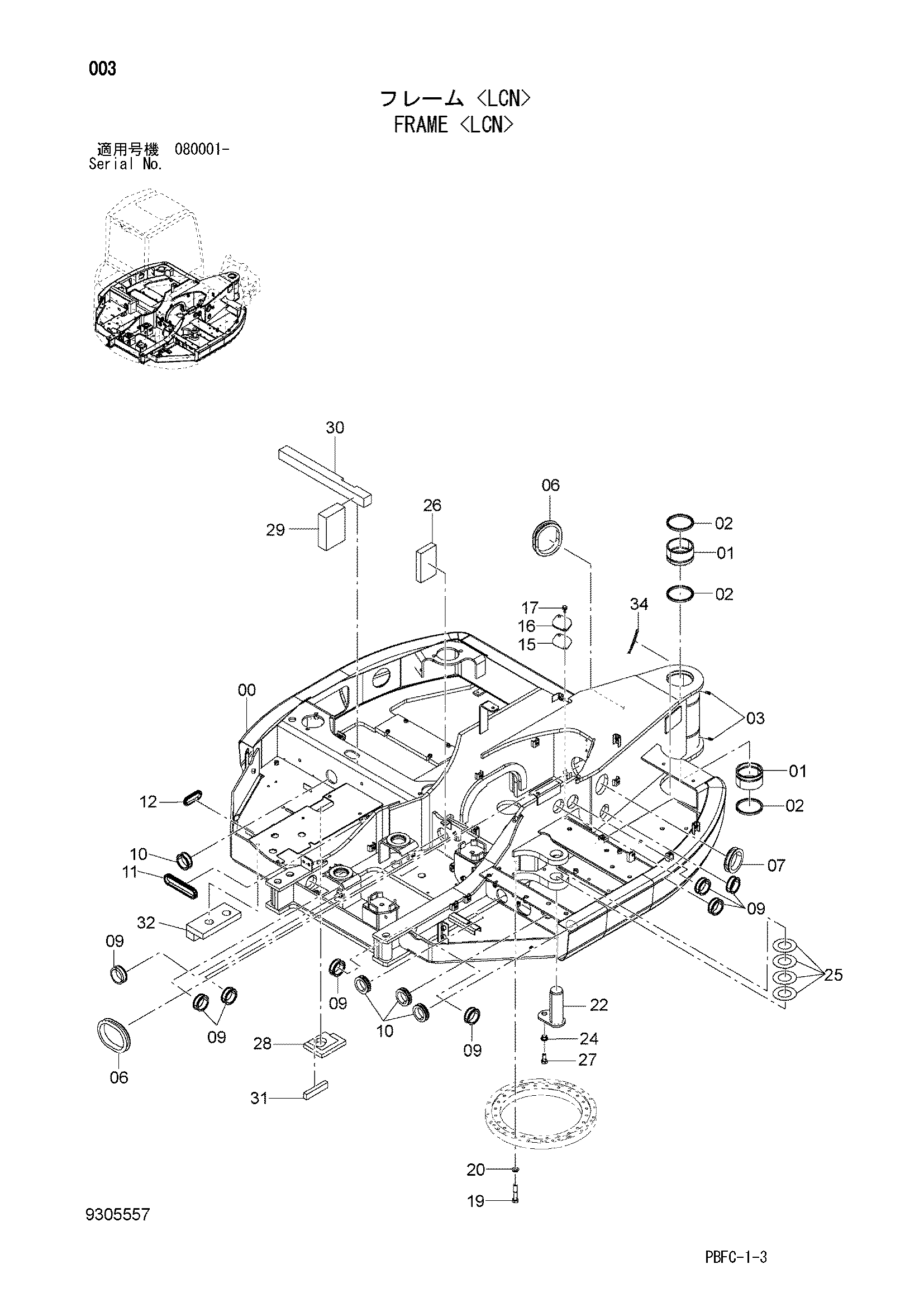

Заводская схема «Рама <LCN>» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012576 | Рама основной | 1 |
| 01 | 4443884 | Втулка | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 3 |
| 03 | J75581 | Пресс-маслёнка | 2 |
| 06 | 4334570 | Резиновая втулка | 2 |
| 07 | 4190960 | Резиновая втулка | 1 |
| 09 | 4255567 | Резиновая втулка | 8 |
| 10 | 4208279 | Резиновая втулка | 4 |
| 11 | 4293794 | Резиновая втулка | 1 |
| 12 | 4457108 | Резиновая втулка | 1 |
| 15 | 4415233 | Манжета | 1 |
| 16 | 4415231 | Крышка | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | J921685 | Болт | 24 |
| 20 | J222016 | Шайба | 24 |
| 22 | 9768030 | Палец | 1 |
| 24 | 4349716 | Втулка | 1 |
| 25 | 4365641 | Регулировочная шайба 1.0mm | 4 |
| 26 | 4670791 | Резиновая прокладка | 1 |
| 27 | J901640 | Болт | 1 |
| 28 | 4668656 | Резиновая прокладка | 1 |
| 29 | 4685645 | Резиновая прокладка | 1 |
| 30 | 4687653 | Резиновая прокладка | 1 |
| 31 | 4688645 | Резиновая прокладка | 1 |
| 32 | 9769841 | Резиновая прокладка | 1 |
| 34 | 4688408 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
