Пилотный пипнг (5) — HITACHI ZX85USB-3

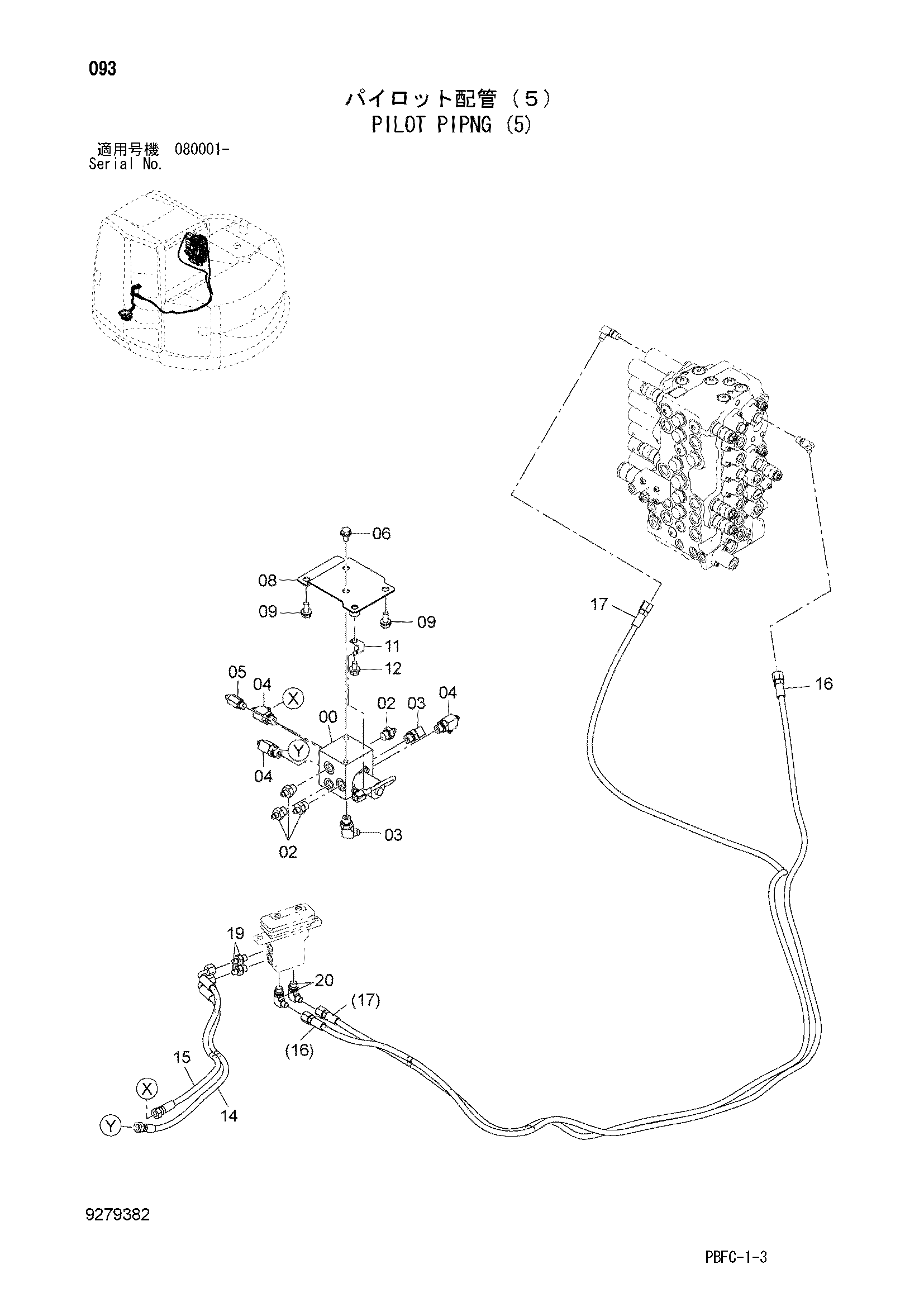

Заводская схема «Пилотный пипнг (5)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609630 | Запорный клапан | 1 |
| 02 | A852132 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852432 | Тройник | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4270517 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 9767403 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4257159 | Кронштейн | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4436298 | Шланг | 1 |
| 15 | 4618606 | Шланг | 1 |
| 16 | 4672327 | Шланг | 1 |
| 17 | 4672328 | Шланг | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
