Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX85USB-3

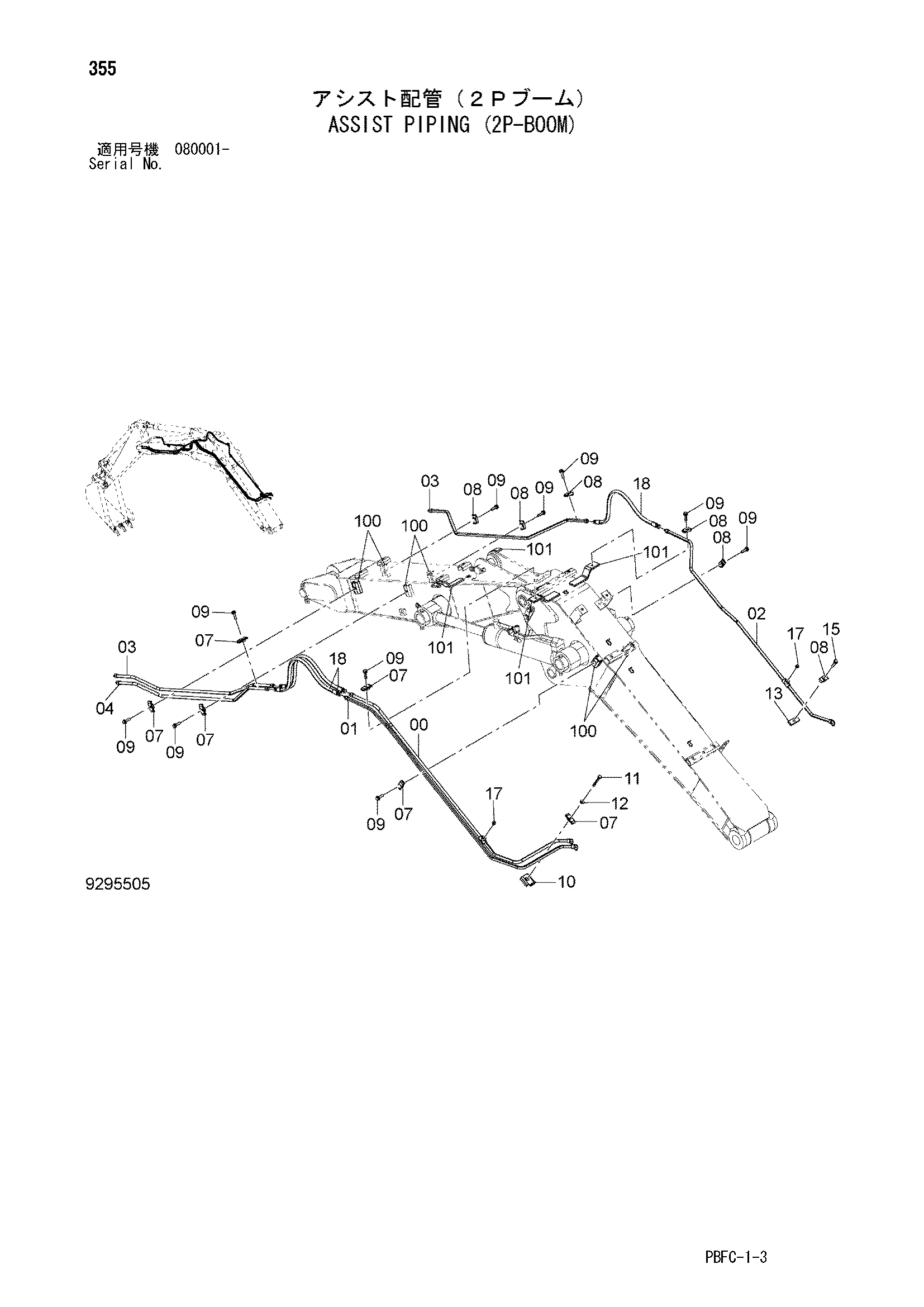

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055710 | Трубка | 1 |
| 01 | 7055711 | Трубка | 1 |
| 02 | 7055712 | Трубка | 1 |
| 03 | 8115277 | Трубка | 2 |
| 04 | 8115278 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 09 | J271250 | Болт с шайбой | 10 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 9764772 | Кронштейн | 1 |
| 11 | J901202 | Болт | 1 |
| 12 | J222012 | Шайба | 1 |
| 13 | 4686551 | Кронштейн | 1 |
| 15 | J271260 | Болт с шайбой | 1 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 94-2023 | Пробка | 2 |
| 18 | 4635699 | Шланг | 3 |
| 100 | 9765301 | Седло винта | 6 |
| 101 | 9769964 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
