Электрооборудование (G) — HITACHI ZX85USB-3

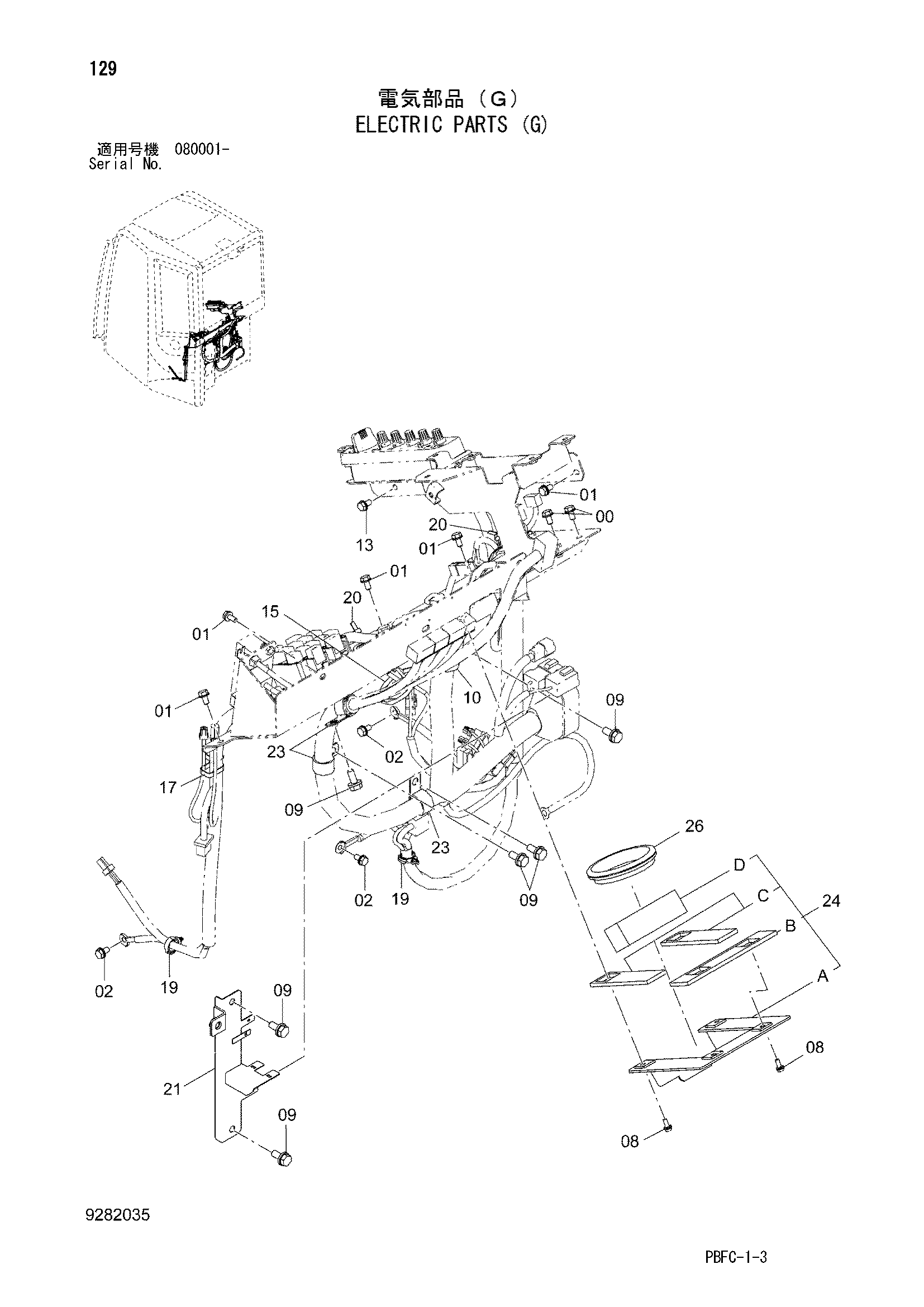

Заводская схема «Электрооборудование (G)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260816 | Болт с шайбой | 2 |
| 00A | J900816 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 01 | J260816 | Болт с шайбой | 5 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J260816 | Болт с шайбой | 3 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 08 | J460616 | Винт с шайбой | 4 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190264 | Зажим | 1 |
| 13 | J260816 | Болт с шайбой | 3 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4121859 | Ленточный зажим | 1 |
| 17 | 4254600 | Зажим | 1 |
| 19 | 4452727 | Зажим | 2 |
| 20 | 4055312 | Ленточный зажим | 3 |
| 21 | 7054948 | Кронштейн | 1 |
| 23 | 4192035 | Зажим | 3 |
| 24 | 9290646 | Крышка в сборе | 1 |
| 24A | 7053630 | Кронштейн | 1 |
| 24B | 4675721 | Резиновая прокладка | 1 |
| 24C | 4675720 | Резиновая прокладка | 2 |
| 24D | 4675719 | Резиновая прокладка | 1 |
| 26 | 4630718 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
