Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX85USB-3

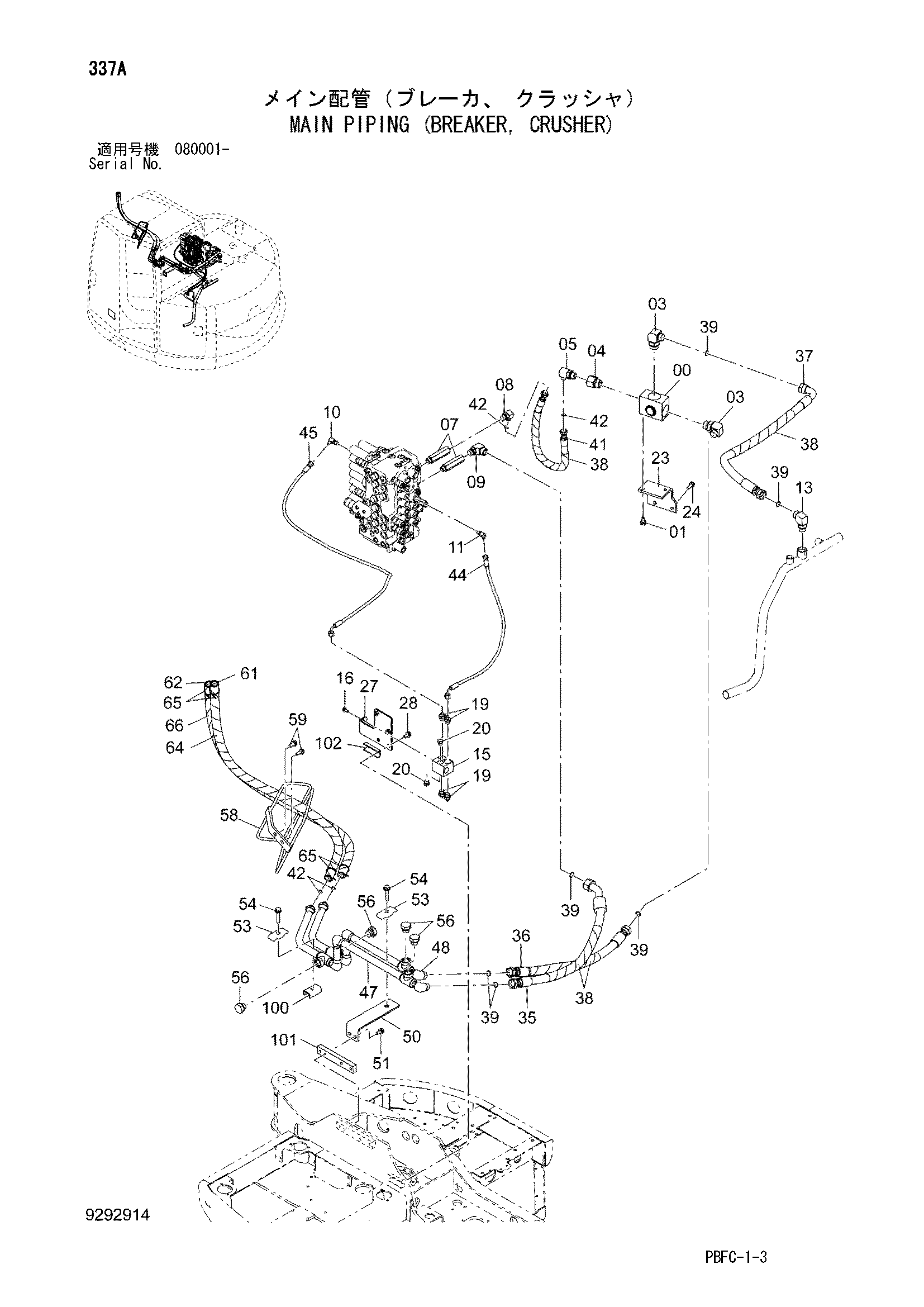

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX85USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261540 | Клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A853386 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4263448 | Переходник S | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853364 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4412789 | Разъём S | 2 |
| 08 | A853344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853346 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 19 | A852132 | Адаптер | 4 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 3113344 | Кронштейн | 1 |
| 24 | J271035 | Болт с шайбой | 2 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 8113665 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 35 | 4673427 | Шланг | 1 |
| 36 | 4687492 | Шланг | 1 |
| 37 | 4369448 | Шланг | 1 |
| 38 | 4327294 | Защитный кожух | 4 |
| 39 | 4187308 | Уплотнительное кольцо | 6 |
| 41 | 4601147 | Шланг | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 4 |
| 44 | 4687491 | Шланг | 1 |
| 45 | 4687490 | Шланг | 1 |
| 47 | 8114297 | Трубка | 1 |
| 48 | 8114298 | Трубка | 1 |
| 50 | 8112243 | Кронштейн | 1 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4189859 | Хомут трубки | 2 |
| 54 | J271260 | Болт с шайбой | 2 |
| 54A | J901260 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 56 | A885006 | Пробка | 4 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 8094069 | Кронштейн | 1 |
| 59 | J271030 | Болт с шайбой | 2 |
| 59A | J901030 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 4693184 | Шланг | 1 |
| 62 | 4693183 | Шланг | 1 |
| 64 | 4629094 | Защита шланга | 1 |
| 65 | 4326365 | Ленточный зажим | 4 |
| 66 | 4657443 | Протектер шланг | 1 |
| 100 | 9738322 | Седло винта | 1 |
| 101 | 4687418 | Седло винта | 1 |
| 102 | 9760455 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
