Стрела трубопроводы (гидромолот, гидроножницы) — HITACHI ZX85US-HCME

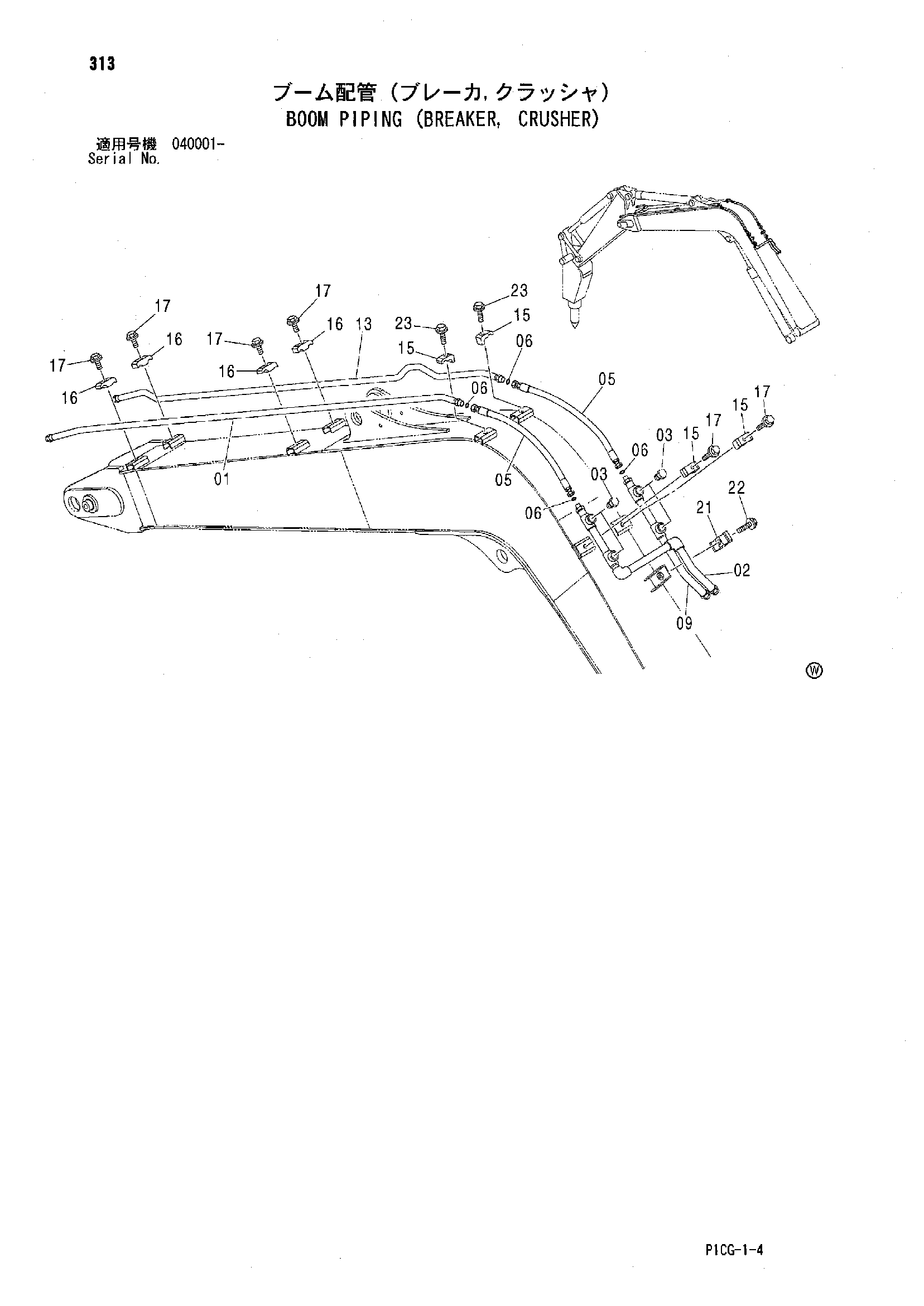

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX85US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8088076 | Трубка | 1 |
| 02 | 8088089 | Трубка | 1 |
| 03 | 4174542 | Пробка | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4252872 | Шланг | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 8088088 | Трубка | 1 |
| 13 | 8088077 | Трубка | 1 |
| 15 | 4190126 | Хомут трубки | 4 |
| 16 | 4141806 | Хомут трубки | 4 |
| 17 | J011260 | Болт с шайбой | 6 |
| 17 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 21 | 4189859 | Хомут трубки | 1 |
| 22 | J011260 | Болт с шайбой | 1 |
| 22 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 23 | J011255 | Болт с шайбой | 2 |
| 23 | J271255 замена: J901255 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
