Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU] — HITACHI ZX85US-HCME

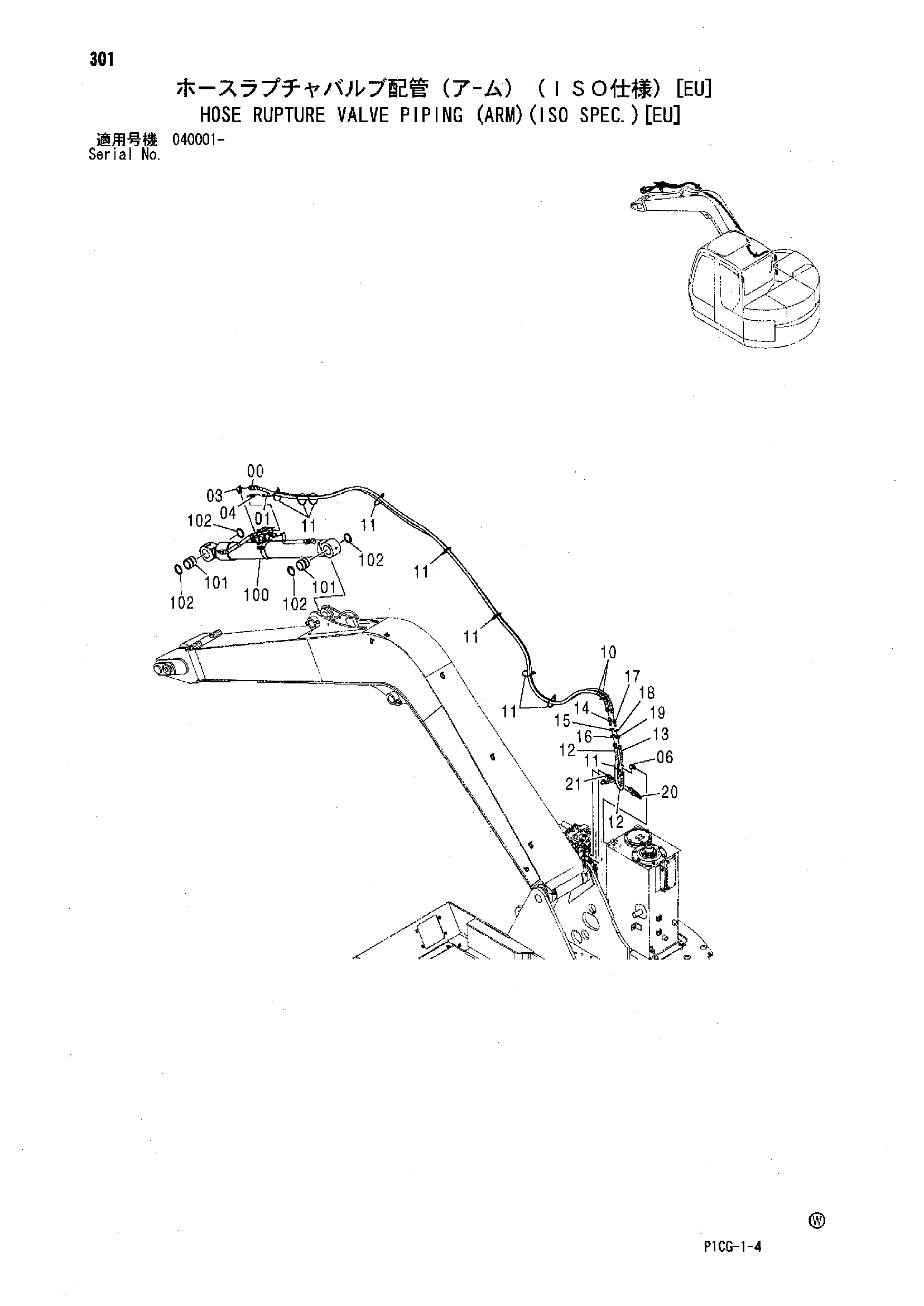

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU]» для HITACHI ZX85US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)[EU] HITACHI ZX85US-HCME](/catalog-drawings/aa/aadcf9b8-49ec-4f31-9fff-77152a278acf.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486372 | Шланг (DA) | 1 |
| 01 | 4486373 | Шланг (PA) | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4327293 | Защитный кожух | 19 |
| 11 | 4055312 | Ленточный зажим | 10 |
| 12 | 4474678 | Шланг | 1 |
| 13 | 4442219 | Шланг | 1 |
| 14 | 4202532 | Адаптер | 1 |
| 15 | A590914 | Пружинная шайба | 1 |
| 16 | 4202531 | Гайка | 1 |
| 17 | 4248117 | Адаптер | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 19 | 4209198 | Гайка | 1 |
| 20 | 4476332 замена: 4623820 | Трубка | 1 |
| 20 | 4623820 | Трубка | 1 |
| 21 | 4392658 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4458862 | Гидроцилиндр рукояти | 1 |
| 101 | 4374602 | Втулка | 2 |
| 102 | 4117954 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
