Электромагнитный клапан — HITACHI ZX85US-3

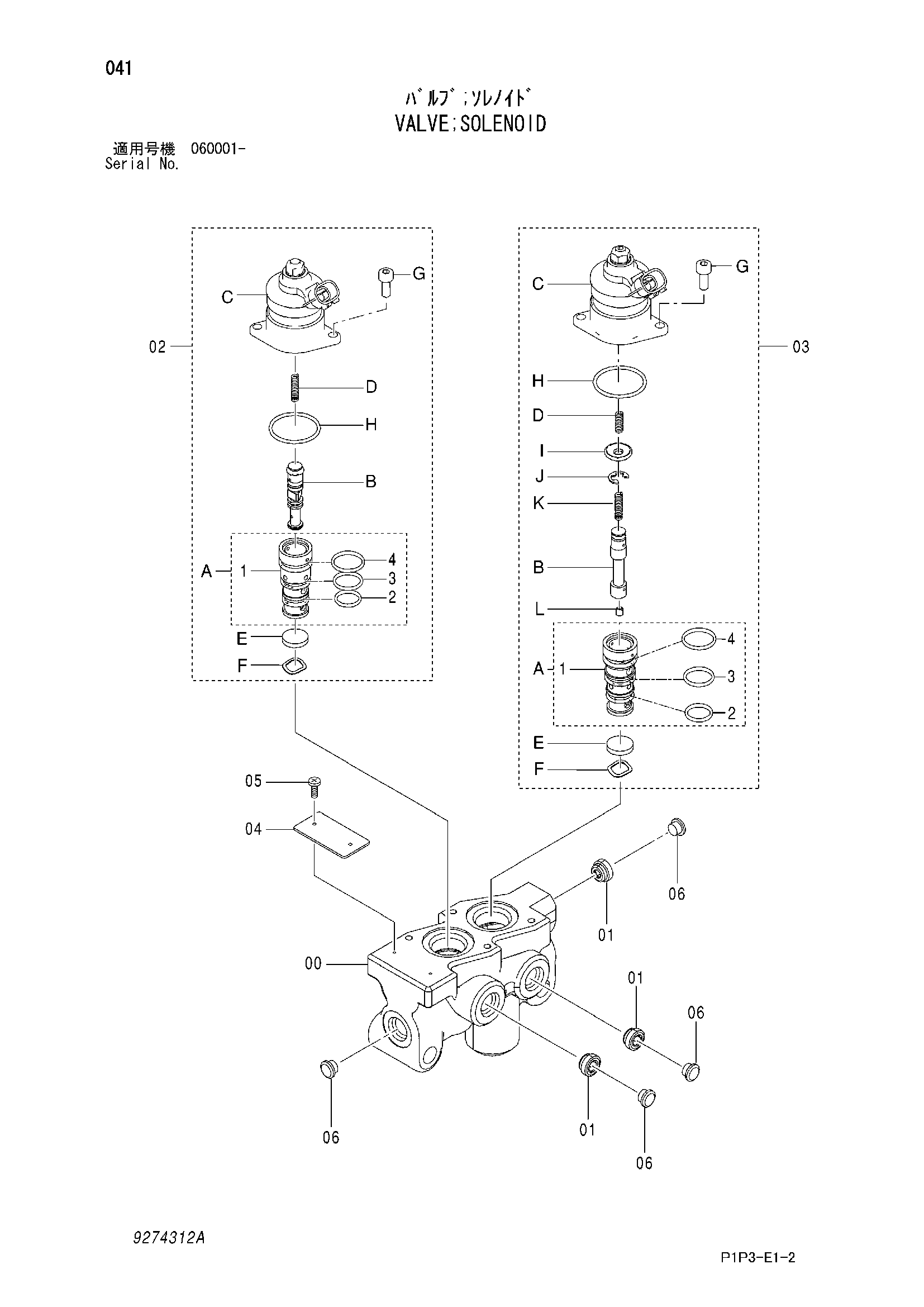

Заводская схема «Электромагнитный клапан» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9274312 | Электромагнитный клапан | 1 | |
| 00 | 1031183 | Корпус | 1 |
| 01 | 9761179 | Пробка | 3 |
| 02 | 9218234 | Электромагнитный клапан | 1 |
| 02A2 | 4185600 | Уплотнительное кольцо | 1 |
| 02A3 | 4484118 | Уплотнительное кольцо | 1 |
| 02A4 | 4484116 | Уплотнительное кольцо | 1 |
| 02E | 4604450 | Пластина | 1 |
| 02F | 4489678 | Шайба | 1 |
| 02G | M340513 | Болт с внутренним шестигранником | 2 |
| 02H | 4484114 | Уплотнительное кольцо | 1 |
| 03 | 9275309 | Электромагнитный клапан | 1 |
| 03A2 | 4185600 | Уплотнительное кольцо | 1 |
| 03A3 | 4484118 | Уплотнительное кольцо | 1 |
| 03A4 | 4484116 | Уплотнительное кольцо | 1 |
| 03E | 4604450 | Пластина | 1 |
| 03F | 4489678 | Шайба | 1 |
| 03G | M340513 | Болт с внутренним шестигранником | 2 |
| 03H | 4484114 | Уплотнительное кольцо | 1 |
| 05 | M491832 | Приводной винт | 2 |
| 06 | 3095882 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
