Радиатор крышка — HITACHI ZX85US-3

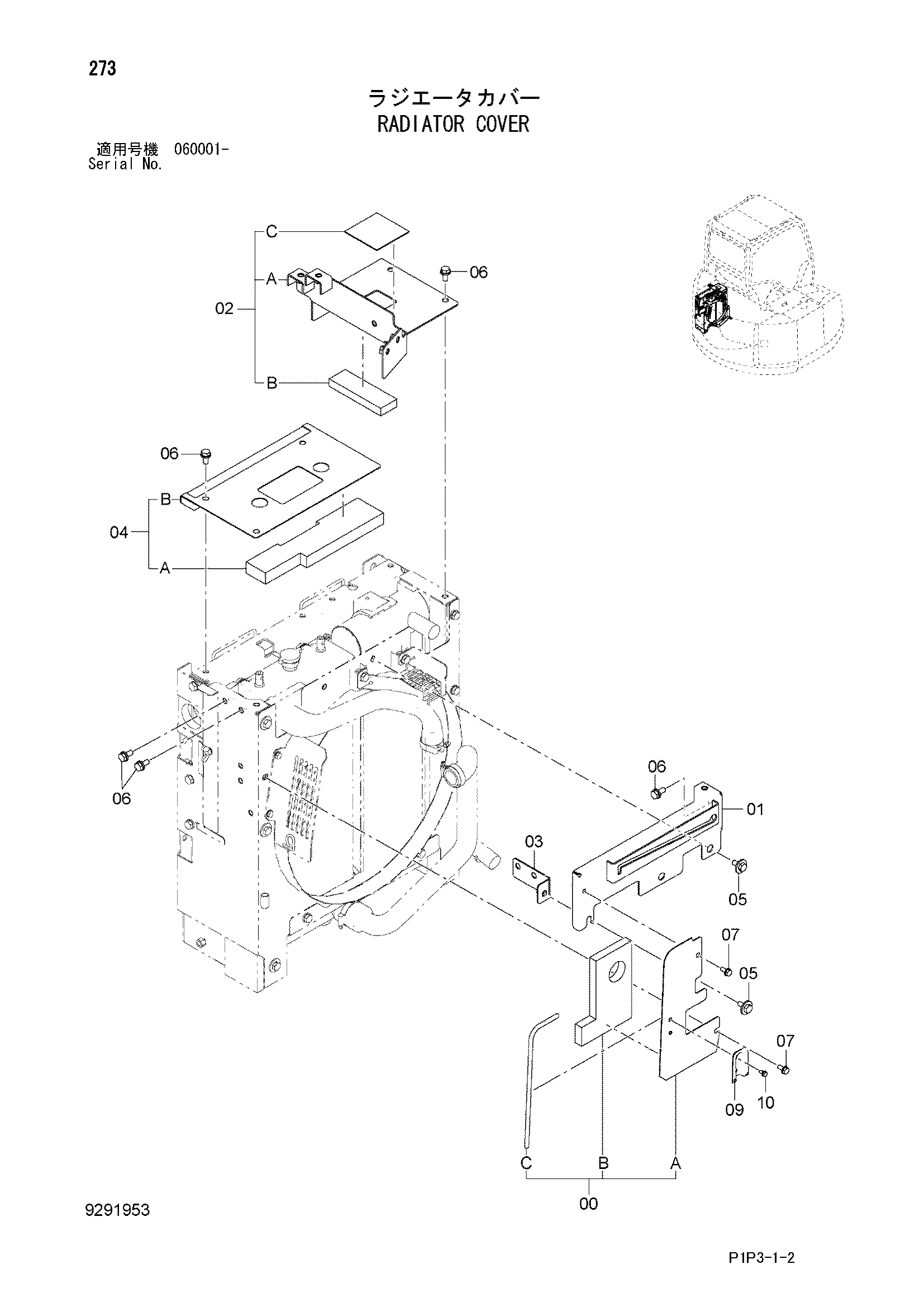

Заводская схема «Радиатор крышка» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9289129 | Кронштейн в сборе | 1 |
| 00A | 9769290 | Кронштейн | 1 |
| 00B | 4682750 | Резиновая прокладка | 1 |
| 00C | 4472330 | Резиновая прокладка | 1 |
| 01 | 8112989 | Кронштейн | 1 |
| 02 | 9288039 | Кронштейн в сборе | 1 |
| 02A | 7054518 | Кронштейн | 1 |
| 02B | 4682823 | Резиновая прокладка | 1 |
| 02C | 4682824 | Резиновая прокладка | 1 |
| 03 | 9769700 | Кронштейн | 1 |
| 04 | 9276866 | Крышка | 1 |
| 04A | 4669588 | Резиновая прокладка | 1 |
| 04B | 8114250 | Крышка | 1 |
| 05 | J281025 | Болт с шайбой | 3 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J271025 | Болт с шайбой | 9 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4367147 | Пластина | 1 |
| 10 | J260614 | Болт с шайбой | 2 |
| 10A | J900614 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
