Вспомогательный трубопроводы (2.12m рукоять) — HITACHI ZX85US-3

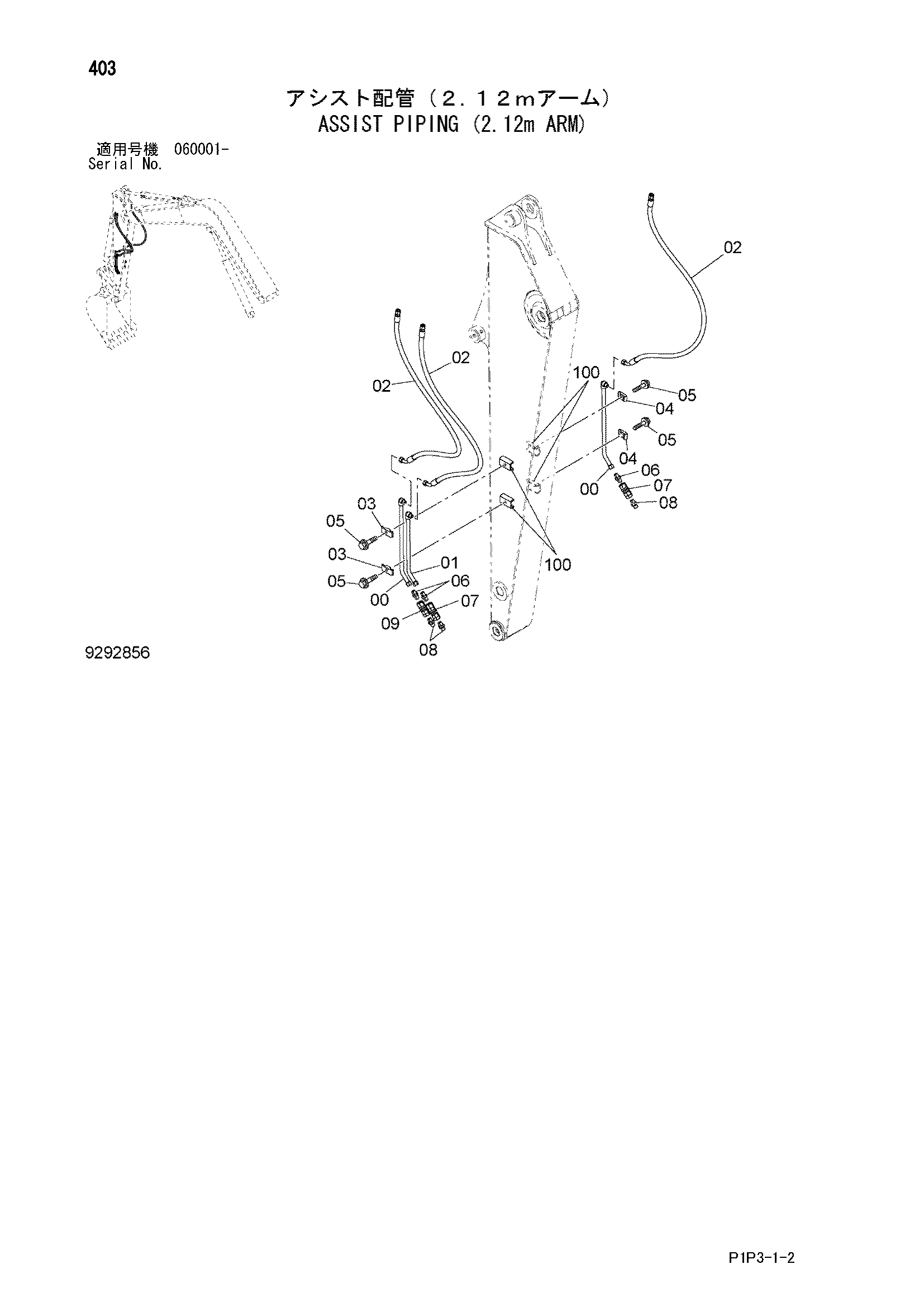

Заводская схема «Вспомогательный трубопроводы (2.12m рукоять)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758379 | Трубка | 2 |
| 01 | 9758380 | Трубка | 1 |
| 02 | 4470821 | Шланг | 3 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | J271250 | Болт с шайбой | 4 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 94-1702 | Адаптер | 3 |
| 07 | 4059552 | Самоуплотняющееся соединение | 2 |
| 07A | 4644532 | Пылезащитный колпачок | 1 |
| 07B | 4644533 | Пылезащитный колпачок | 1 |
| 08 | 94-1302 | Адаптер | 3 |
| 09 | 4232933 | Самоуплотняющееся соединение | 1 |
| 09A | 4644532 | Пылезащитный колпачок | 1 |
| 09B | 4644533 | Пылезащитный колпачок | 1 |
| 100 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
