2Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX85US-3
Заводская схема «2Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

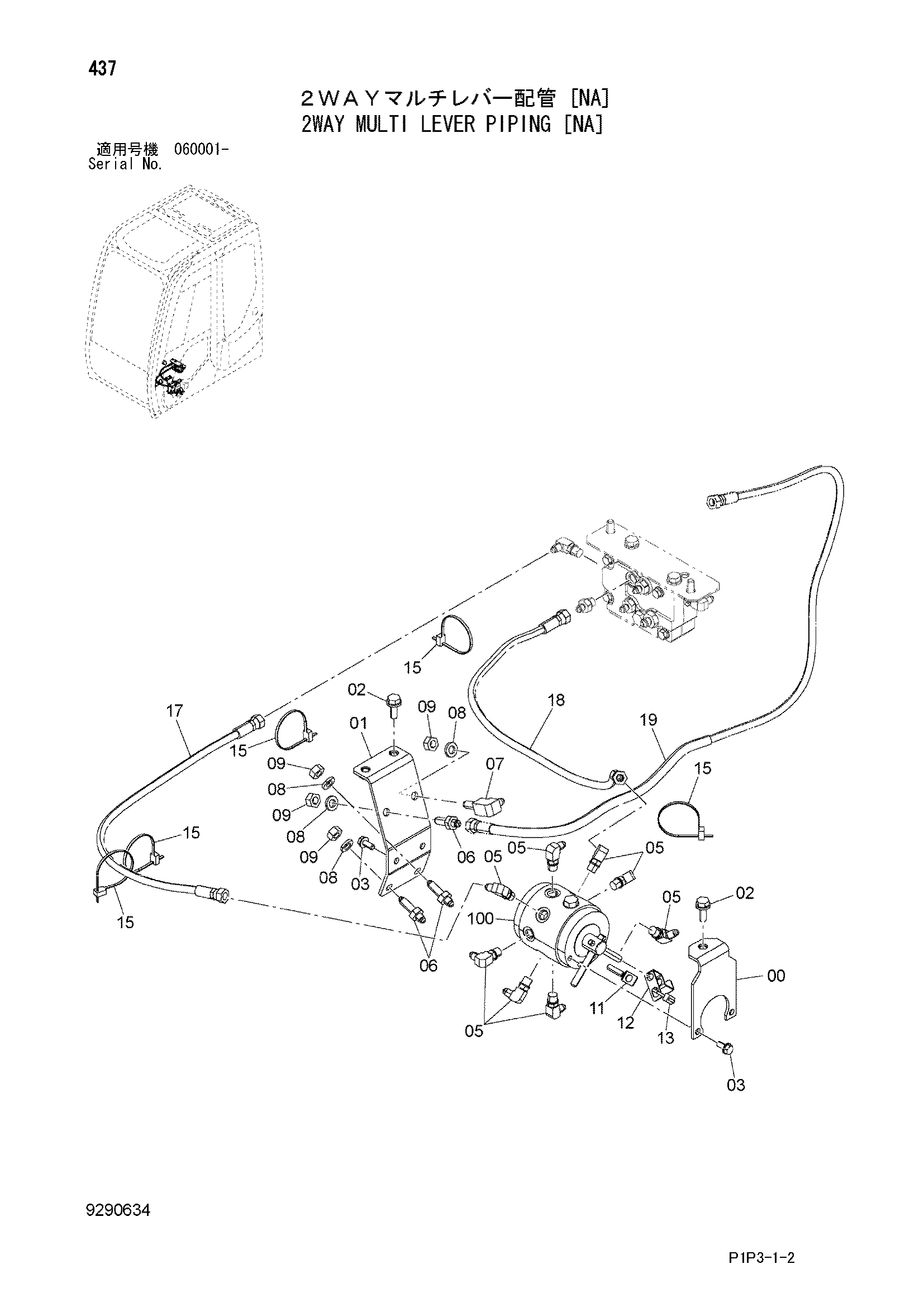

![Схема 2Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX85US-3](/catalog-drawings/d0/d0720b07-1ee4-4e41-9c3f-c89d2a88d598.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114092 | Кронштейн | 1 |
| 01 | 8114093 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 3 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | A852322 | Угловой штуцер | 8 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4248117 | Адаптер | 3 |
| 07 | 4391442 | Угловой штуцер | 1 |
| 08 | A590912 | Пружинная шайба | 4 |
| 09 | 4209198 | Гайка | 4 |
| 11 | 9767321 | Кронштейн | 1 |
| 12 | 4665191 | Кронштейн | 1 |
| 13 | 4055311 | Ленточный зажим | 1 |
| 15 | 4055312 | Ленточный зажим | 5 |
| 17 | 4674400 | Шланг | 1 |
| 18 | 4674401 | Шланг | 1 |
| 19 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
