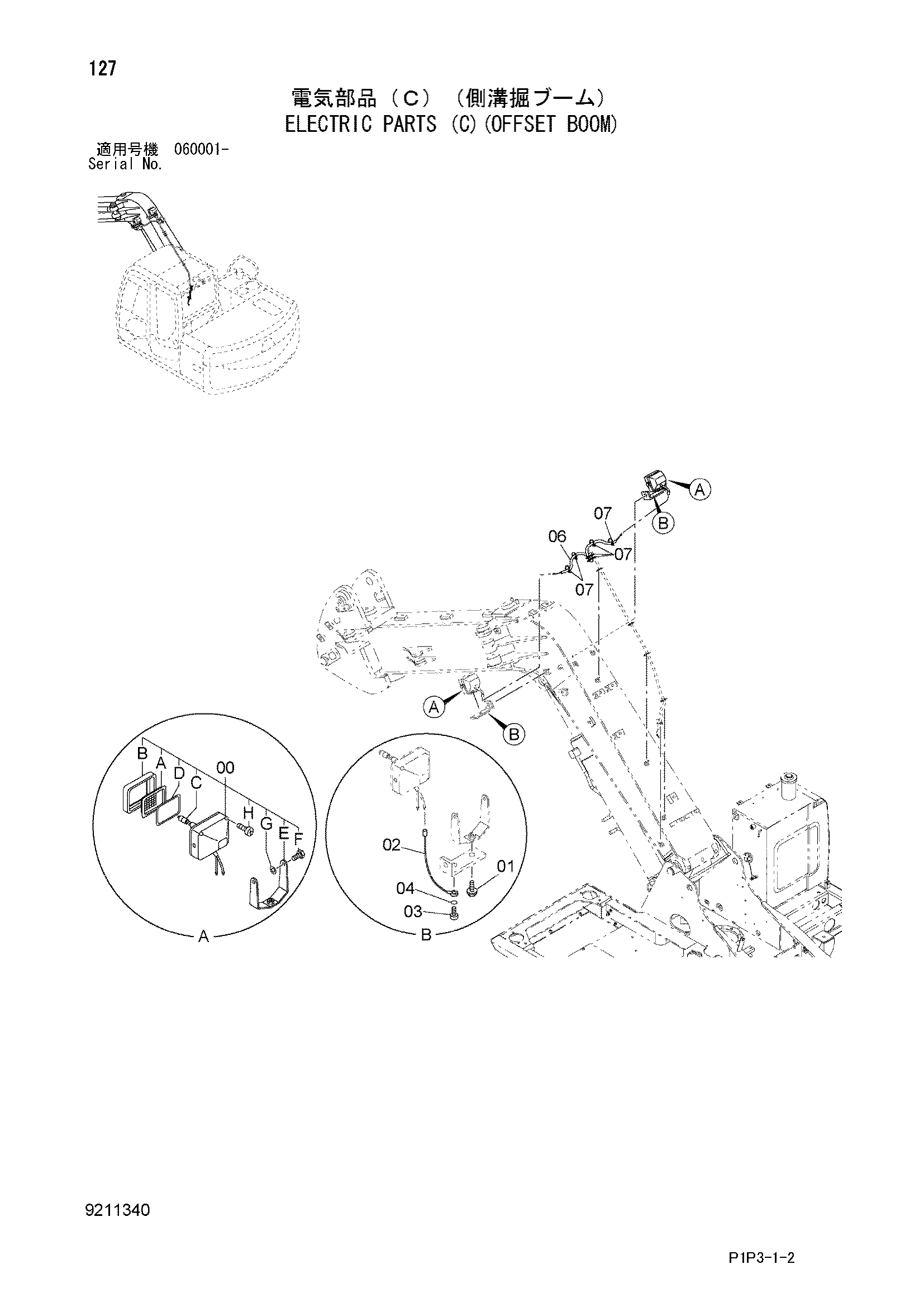

Электрооборудование (C)(смещаемый стрела) — HITACHI ZX85US-3
Заводская схема «Электрооборудование (C)(смещаемый стрела)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389350 | Фонарь головка в сборе | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | 4397146 | Стойка | 1 |
| 00F | 4397147 | Болт | 2 |
| 00G | 4397148 | Шайба | 2 |
| 00H | 4397160 | Самонарезающий винт | 4 |
| 01 | J271220 | Болт с шайбой | 1 |
| 01A | J901220 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 4254604 | Жгут проводов | 1 |
| 03 | M430613 | Винт с шайбой | 1 |
| 04 | A590906 | Пружинная шайба | 1 |
| 06 | 4469635 | Жгут проводов | 1 |
| 07 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
