Сиденье стойка (аир-суспенсион) — HITACHI ZX85US-3

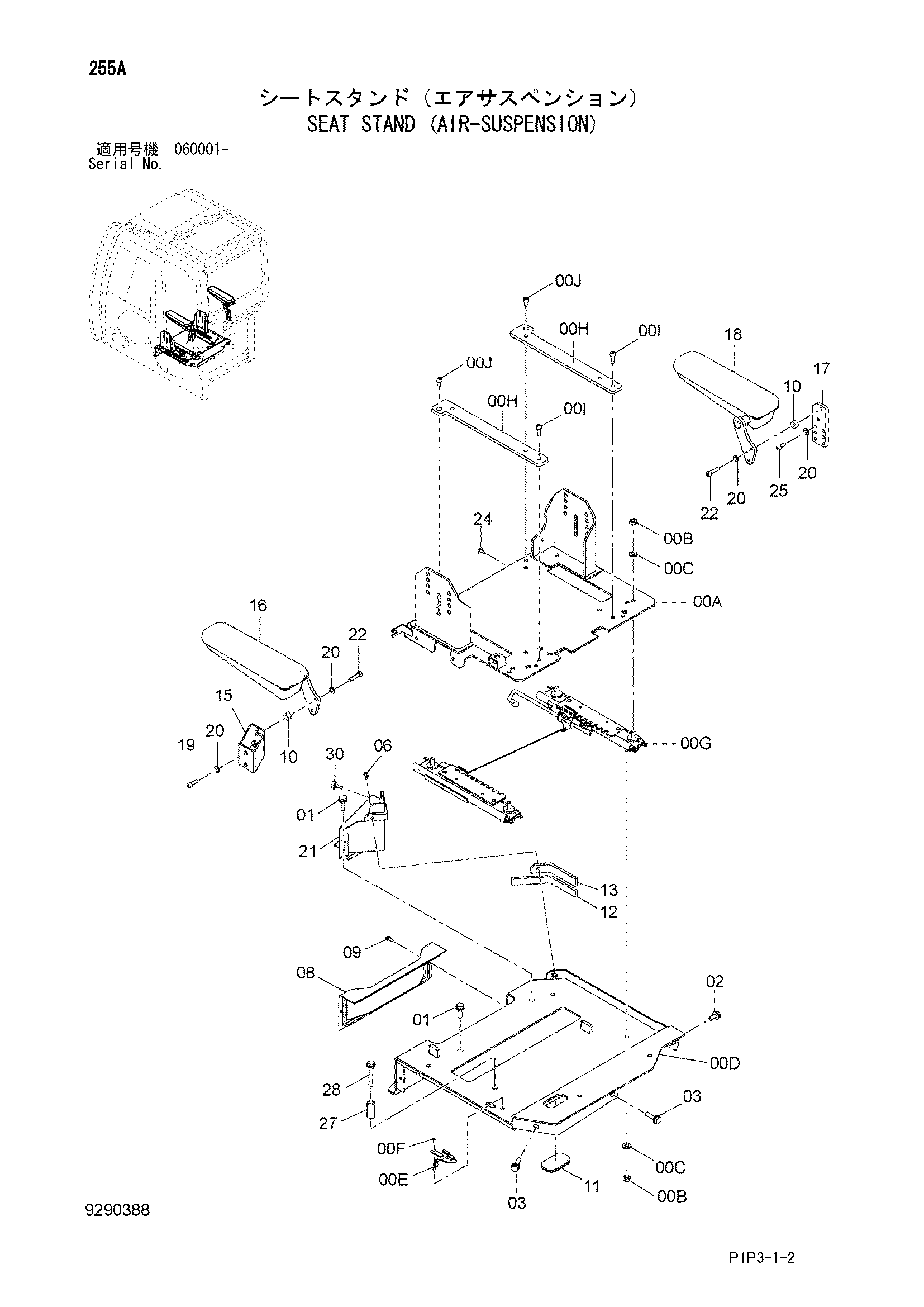

Заводская схема «Сиденье стойка (аир-суспенсион)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290387 | Карриор в сборе | 1 |
| 00A | 6025508 | Карриор | 1 |
| 00B | J952010 | Гайка | 8 |
| 00C | J222010 | Шайба | 8 |
| 00D | 6024734 | Стойка | 1 |
| 00E | 4448925 | Датчик | 1 |
| 00F | J460310 | Винт с шайбой | 1 |
| 00G | 4637742 | Ползун | 1 |
| 00H | 4653261 | Проставка | 2 |
| 00I | M340825 | Болт с внутренним шестигранником | 2 |
| 00J | M340816 | Болт с внутренним шестигранником | 2 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 1 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271040 | Болт с шайбой | 2 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | J260620 | Болт с шайбой | 1 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 8081502 | Крышка | 1 |
| 09 | J260620 | Болт с шайбой | 2 |
| 09A | J900620 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4653922 | Проставка | 4 |
| 11 | 4445861 | Резиновая втулка | 1 |
| 12 | 4455711 | Резиновая прокладка | 1 |
| 13 | 4455714 | Резиновая прокладка | 1 |
| 15 | 7050007 | Кронштейн | 1 |
| 16 | 4644169 | Опора рукоять | 1 |
| 17 | 4648791 | Кронштейн | 1 |
| 18 | 4644172 | Опора рукоять | 1 |
| 19 | J780825 | Болт с внутренним шестигранником | 2 |
| 20 | J222008 | Шайба | 8 |
| 21 | 7050909 | Решётка | 1 |
| 22 | J780835 | Болт с внутренним шестигранником | 4 |
| 24 | 4612903 | Зажим | 2 |
| 25 | J780820 | Болт с внутренним шестигранником | 2 |
| 27 | 4662447 | Проставка | 1 |
| 28 | J271070 | Болт с шайбой | 1 |
| 28A | J901070 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4684275 | Ручка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
