4Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX85US-3

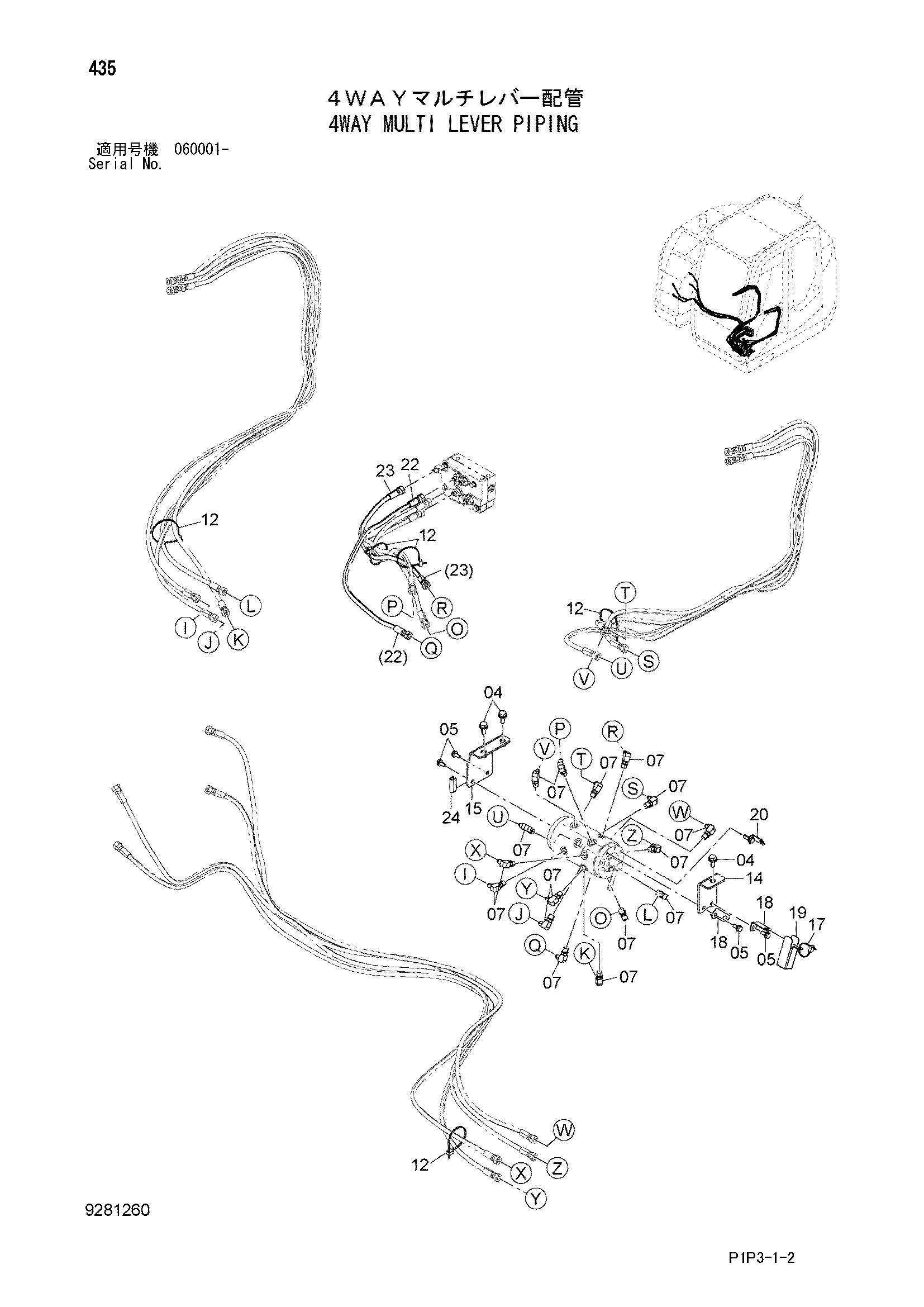

Заводская схема «4Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J260820 | Болт с шайбой | 4 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | A852322 | Угловой штуцер | 16 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 14 | 9770756 | Кронштейн | 1 |
| 15 | 9770757 | Кронштейн | 1 |
| 17 | 4055311 | Ленточный зажим | 1 |
| 18 | 4701425 | Кронштейн | 2 |
| 19 | 4701426 | Кронштейн | 1 |
| 20 | 9770845 | Кронштейн | 1 |
| 22 | 4488155 | Шланг | 1 |
| 23 | 4488156 | Шланг | 1 |
| 24 | 4679382 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
