Интеркоолер трубопроводы — HITACHI ZX85US-3

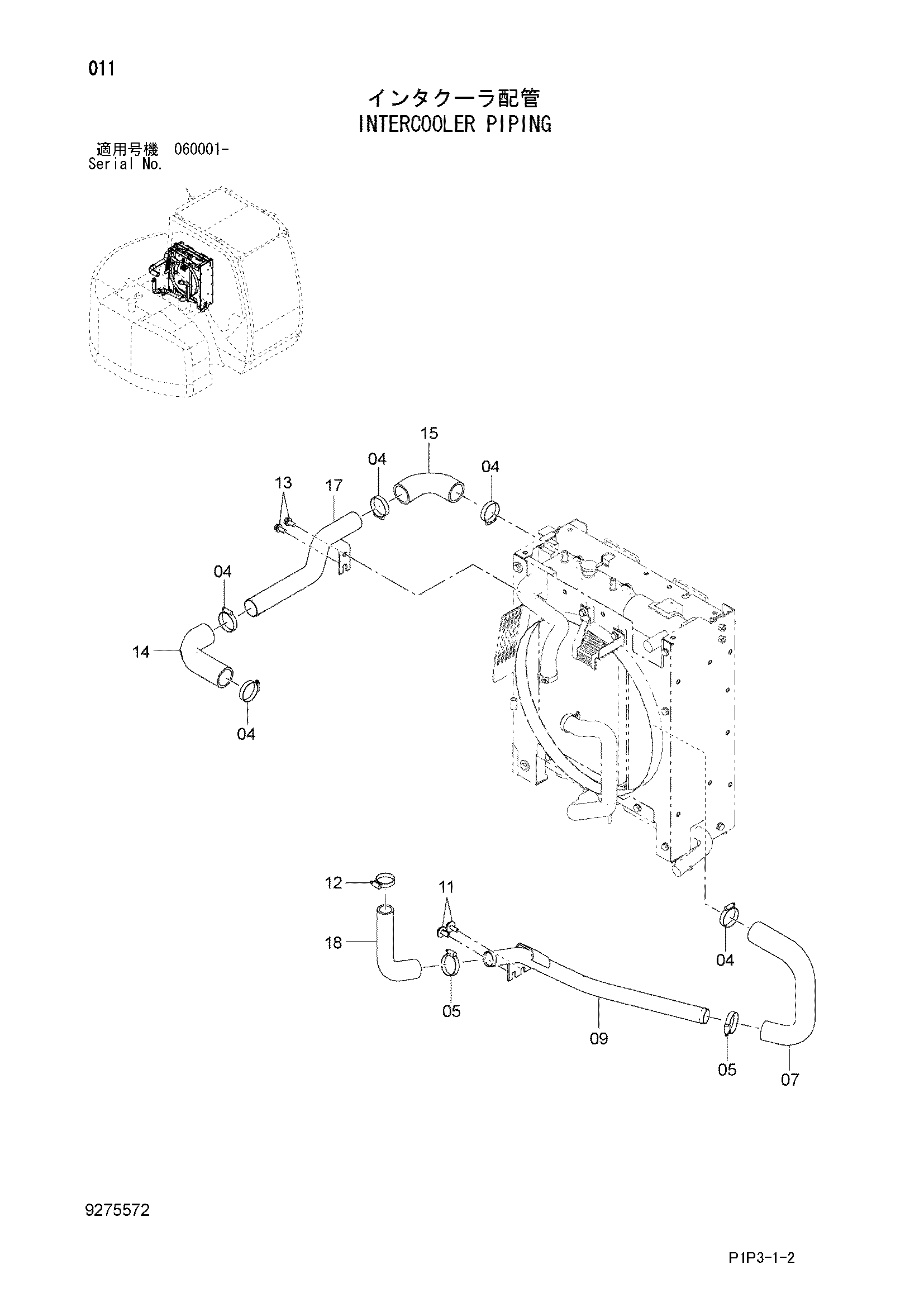

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4504199 | Хомут шланга | 5 |
| 05 | 4504198 | Хомут шланга | 2 |
| 07 | 3112133 | Воздушный шланг | 1 |
| 09 | 7052555 | Трубка воздушный | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 4011675 | Хомут шланга | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4682847 | Воздушный шланг | 1 |
| 15 | 4682848 | Воздушный шланг | 1 |
| 17 | 8113619 | Трубка воздушный | 1 |
| 18 | 4686023 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
