Пилотные гидролинии (8) — HITACHI ZX85US-3

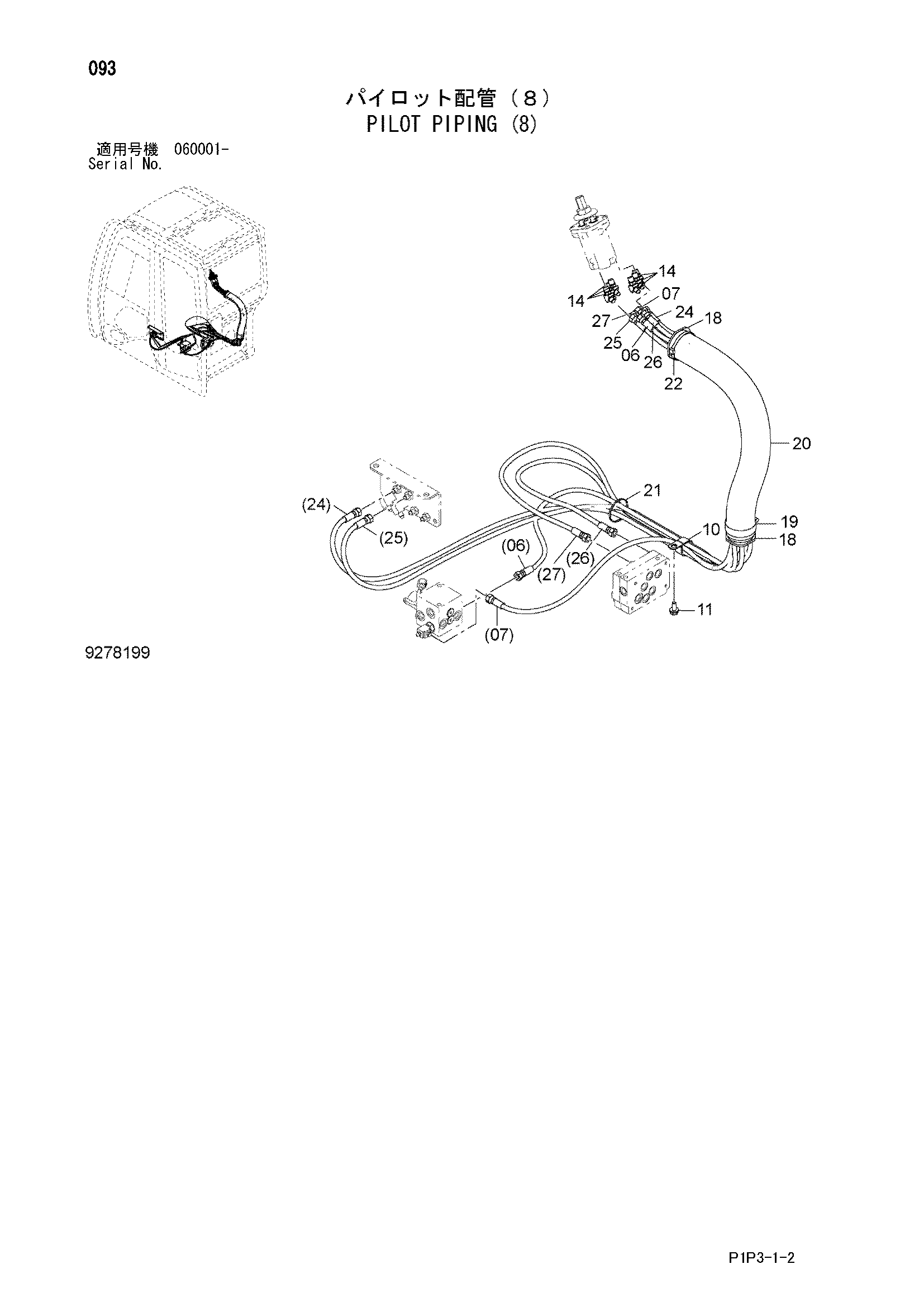

Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4671033 | Шланг | 1 |
| 07 | 4671034 | Шланг | 1 |
| 10 | 4190264 | Зажим | 1 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | A852222 | Угловой штуцер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 3079728 | Втулка | 2 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | 4379665 | Шланг | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
| 22 | 4323613 | Ленточный зажим | 1 |
| 24 | 4682116 | Шланг | 1 |
| 25 | 4682117 | Шланг | 1 |
| 26 | 4471887 | Шланг | 1 |
| 27 | 4471884 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
