Гидроцилиндр отвала — HITACHI ZX85US-3

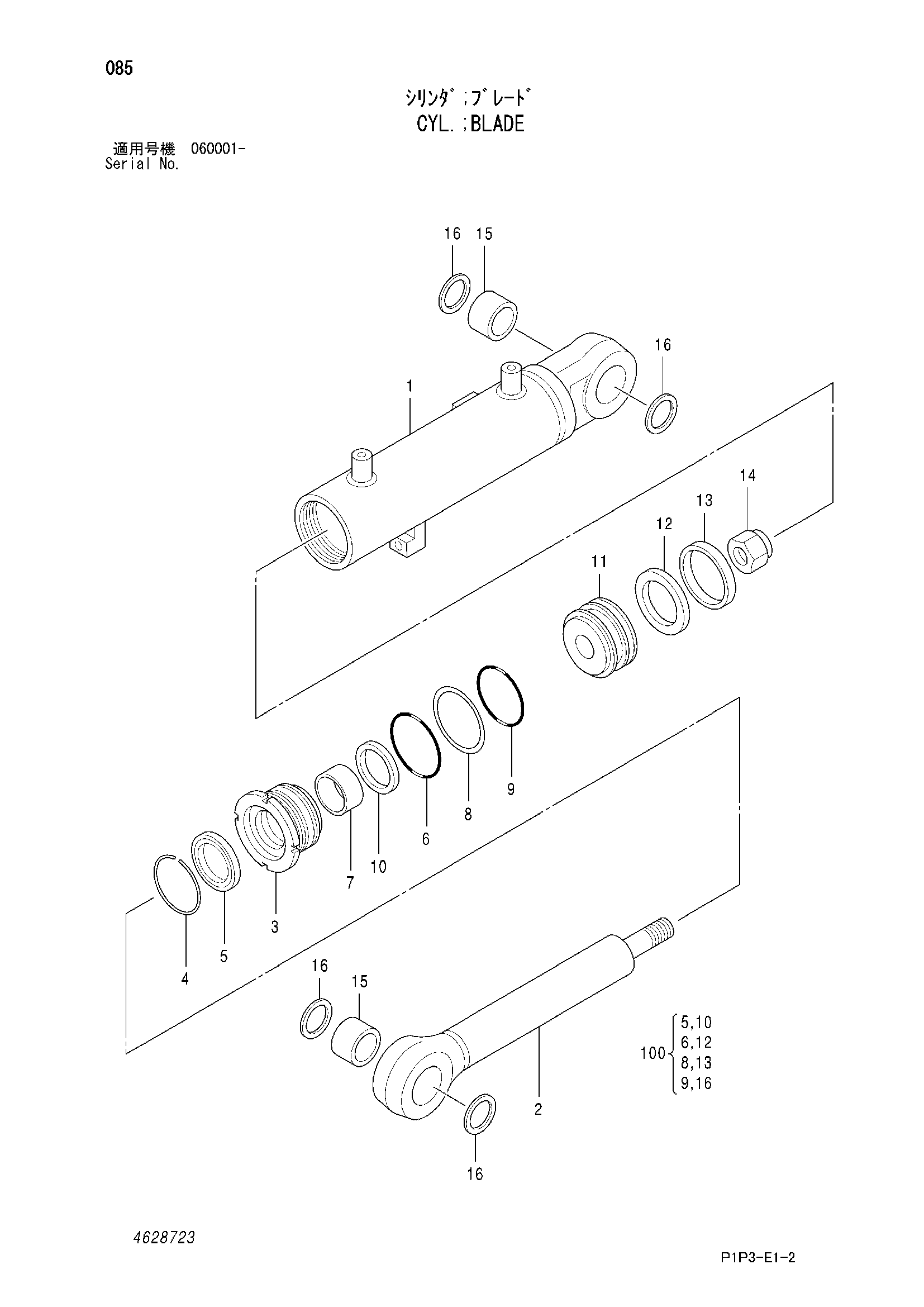

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4628723 | Гидроцилиндр отвала | 1 | |
| 1 | 4628373 | Гидроцилиндр | 1 |
| 2 | 4627462 | Шток | 1 |
| 3 | 4628378 | Головка гидроцилиндра | 1 |
| 4 | 4633405 | Кольцо | 1 |
| 5 | 4630847 | Пылезащитное уплотнение | 1 |
| 6 | A811120 | Уплотнительное кольцо | 1 |
| 7 | 4633389 | Втулка | 1 |
| 8 | 4633512 | Опорное кольцо | 1 |
| 9 | 4633513 | Уплотнительное кольцо | 1 |
| 10 | 4633514 | Манжета | 1 |
| 11 | 4633517 | Поршень | 1 |
| 12 | 4633518 | Поршневое кольцо | 1 |
| 13 | 4633519 | Износостойкое кольцо | 1 |
| 14 | 4633520 | Гайка | 1 |
| 15 | 4376210 | Втулка | 2 |
| 16 | 4084578 | Пылезащитное уплотнение | 4 |
| 100 | 4632462 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
