Радиатор — HITACHI ZX85US-3

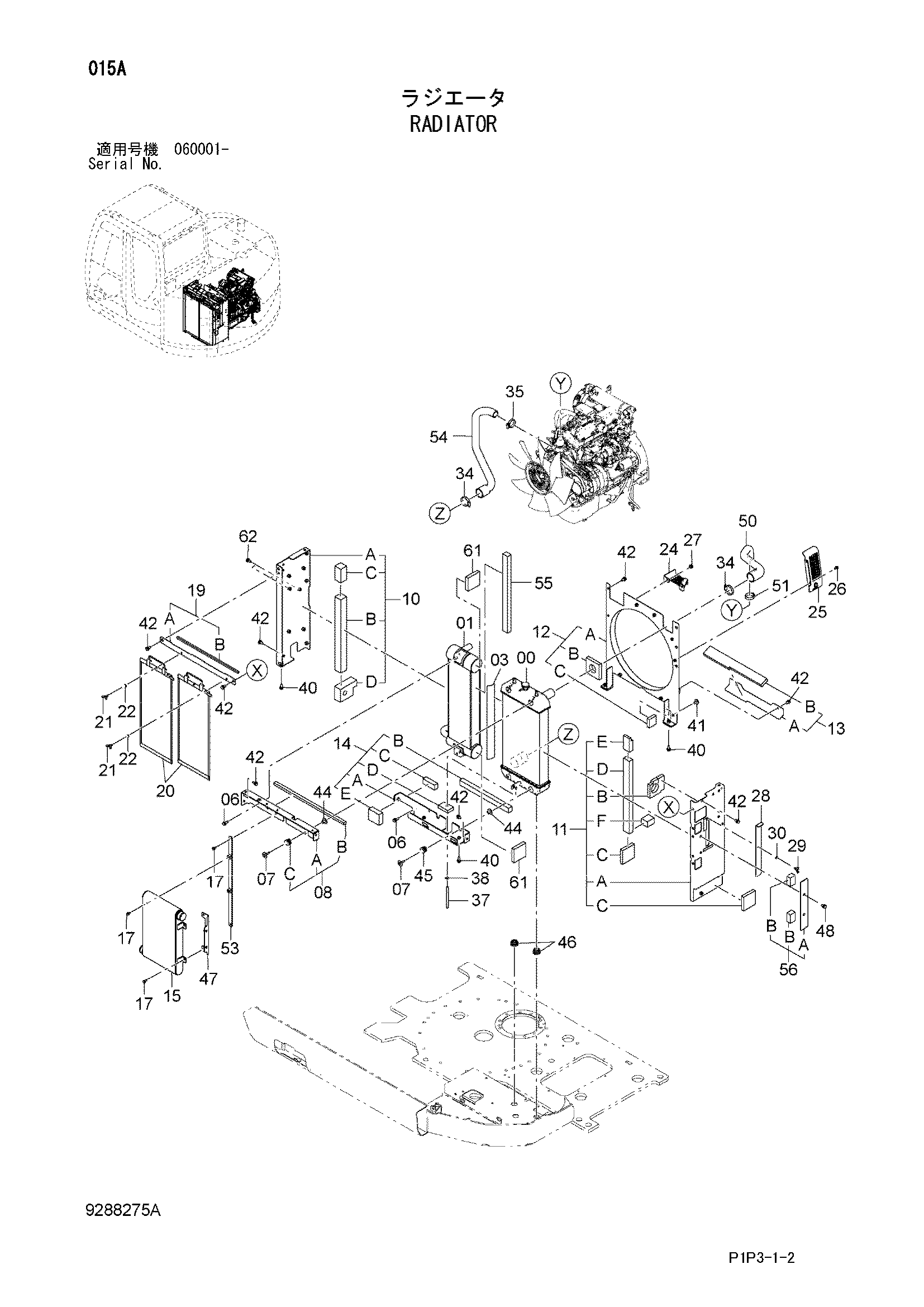

Заводская схема «Радиатор» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4668185 | Радиатор | 1 |
| 01 | 4668183 | Масляный радиатор | 1 |
| 03 | 4687783 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4655622 | Болт | 4 |
| 08 | 9287404 | Рама в сборе | 1 |
| 08A | 8112404 | Рама | 1 |
| 08B | 4680410 | Резиновая прокладка | 1 |
| 08C | 4655624 | Резиновая прокладка | 2 |
| 10 | 9287495 | Крышка в сборе | 1 |
| 10A | 7054420 | Крышка | 1 |
| 10B | 4686020 | Резиновая прокладка | 1 |
| 10C | 4686021 | Резиновая прокладка | 1 |
| 10D | 4685788 | Резиновая прокладка | 1 |
| 11 | 9287406 | Крышка в сборе | 1 |
| 11A | 7054339 | Крышка | 1 |
| 11B | 4680391 | Резиновая прокладка | 1 |
| 11C | 4682254 | Резиновая прокладка | 2 |
| 11D | 4682359 | Резиновая прокладка | 1 |
| 11E | 4686264 | Резиновая прокладка | 1 |
| 11F | 4685790 | Резиновая прокладка | 1 |
| 12 | 9287498 | Схроуд в сборе | 1 |
| 12A | 7054423 | Кожух | 1 |
| 12B | 4679510 | Резиновая прокладка | 1 |
| 12C | 4685789 | Резиновая прокладка | 1 |
| 13 | 9275860 | Крышка в сборе | 1 |
| 13A | 4669097 | Крышка | 1 |
| 13B | 4668654 | Резиновая прокладка | 1 |
| 14 | 9287403 | Рама в сборе | 1 |
| 14A | 8112413 | Рама | 1 |
| 14B | 4681823 | Резиновая прокладка | 1 |
| 14C | 4682276 | Резиновая прокладка | 1 |
| 14D | 4682275 | Резиновая прокладка | 1 |
| 14E | 4693541 | Резиновая прокладка | 1 |
| 15 | 4668084 | Интеркоолер | 1 |
| 17 | J260820 | Болт с шайбой | 6 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 9296974 | Кронштейн | 1 |
| 19A | 9767793 | Кронштейн | 1 |
| 19B | 4469809 | Резиновая прокладка | 1 |
| 20 | 8108910 | Сетка | 2 |
| 21 | M360816 | Болт винг | 2 |
| 22 | A590108 | Плоская шайба | 2 |
| 24 | 7054159 | Защита вентилятор | 1 |
| 25 | 8108955 | Крышка | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4680093 | Крышка | 1 |
| 29 | M360816 | Болт винг | 1 |
| 30 | A590108 | Плоская шайба | 1 |
| 34 | 4504198 | Хомут шланга | 2 |
| 35 | 4011675 | Хомут шланга | 1 |
| 37 | 4159073 | Виниловый шланг | 1 |
| 38 | 4393609 | Хомут шланга | 1 |
| 40 | J271030 | Болт с шайбой | 5 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J281025 | Болт с шайбой | 3 |
| 41A | J901025 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 42 | J271025 | Болт с шайбой | 12 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4655623 | Втулка | 4 |
| 45 | 4655624 | Резиновая прокладка | 2 |
| 46 | 4655625 | Резиновая прокладка | 2 |
| 47 | 8114075 | Кронштейн | 1 |
| 48 | J271025 | Болт с шайбой | 2 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4686942 | Водяной шланг | 1 |
| 51 | 4296063 | Хомут шланга | 1 |
| 53 | 8114595 | Кронштейн | 1 |
| 54 | 3114666 | Водяной шланг | 1 |
| 55 | 4693488 | Резиновая прокладка | 1 |
| 56 | 9297309 | Крышка | 1 |
| 56A | 4694263 | Крышка | 1 |
| 56B | 4694264 | Резиновая прокладка | 1 |
| 61 | 4696106 | Резиновая прокладка | 2 |
| 62 | J260812 | Болт с шайбой | 2 |
| 62A | J900812 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
