Пилотные гидролинии (7) — HITACHI ZX85US-3

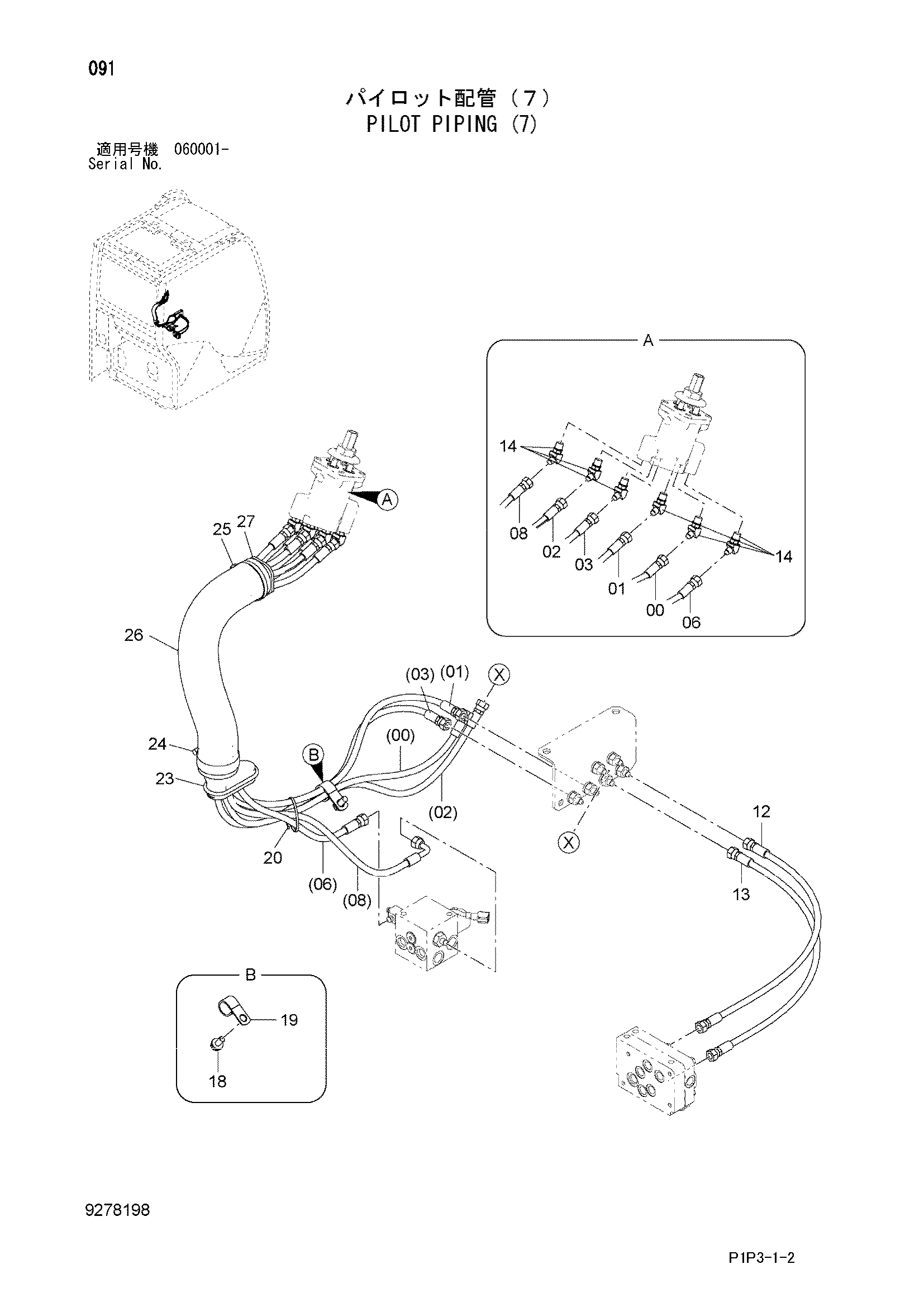

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4471874 | Шланг | 1 |
| 01 | 4471875 | Шланг | 1 |
| 02 | 4471876 | Шланг | 1 |
| 03 | 4471878 | Шланг | 1 |
| 06 | 4670997 | Шланг | 1 |
| 08 | 4678295 | Шланг | 1 |
| 12 | 4678296 | Шланг | 1 |
| 13 | 4678297 | Шланг | 1 |
| 14 | A852222 | Угловой штуцер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4190263 | Зажим | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 23 | 2046296 | Втулка | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 25 | 4323613 | Ленточный зажим | 1 |
| 26 | 4629782 | Шланг | 1 |
| 27 | 3079728 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
