Кондиционер (2) — HITACHI ZX85US-3

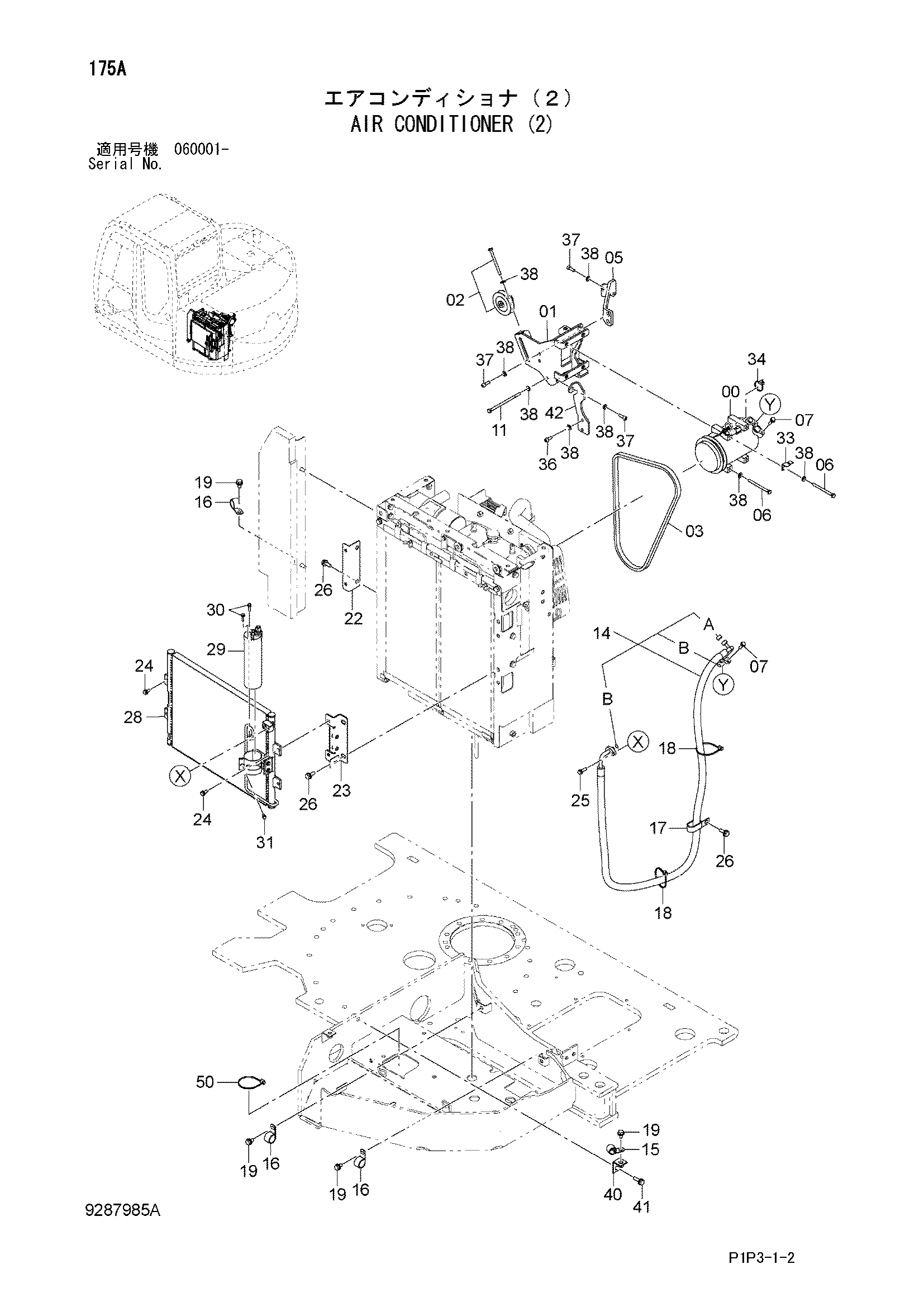

Заводская схема «Кондиционер (2)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663927 | Компрессор | 1 |
| 01 | 7054125 | Кронштейн | 1 |
| 02 | 4346770 | Шкив | 1 |
| 03 | 4640040 | Ремень V | 1 |
| 05 | 8112651 | Кронштейн | 1 |
| 06 | J900800 | Болт | 4 |
| 07 | J260830 | Болт с шайбой | 2 |
| 07A | J900830 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 11 | 4652417 | Болт | 1 |
| 14 | 4667860 | Шланг радиатора | 1 |
| 14A | 4370247 | Колпачок | 1 |
| 14B | 4421946 | Уплотнительное кольцо | 2 |
| 15 | 4190277 | Зажим | 1 |
| 15 | 4190274 | Зажим | 1 |
| 16 | 4192035 | Зажим | 3 |
| 17 | 4192034 | Зажим | 1 |
| 18 | 4055312 | Ленточный зажим | 2 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 9767795 | Кронштейн | 1 |
| 23 | 8114051 | Кронштейн | 1 |
| 24 | J260820 | Болт с шайбой | 4 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J260830 | Болт с шайбой | 1 |
| 25A | J900830 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J271030 | Болт с шайбой | 5 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 5 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4647814 | Конденсатор | 1 |
| 29 | 4646799 | Осушитель | 1 |
| 30 | J260625 | Болт с шайбой | 2 |
| 30A | J900625 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | J260616 | Болт с шайбой | 1 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 33 | 4355515 | Кронштейн | 1 |
| 34 | 4055311 | Ленточный зажим | 1 |
| 34 | 4326365 | Ленточный зажим | 1 |
| 36 | J780820 | Болт с внутренним шестигранником | 3 |
| 37 | J780825 | Болт с внутренним шестигранником | 4 |
| 38 | J222008 | Шайба | 13 |
| 40 | 9769776 | Кронштейн | 1 |
| 41 | J271035 | Болт с шайбой | 1 |
| 41A | J901035 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 3114282 | Кронштейн | 1 |
| 50 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
