Крышка (3) — HITACHI ZX85US-3

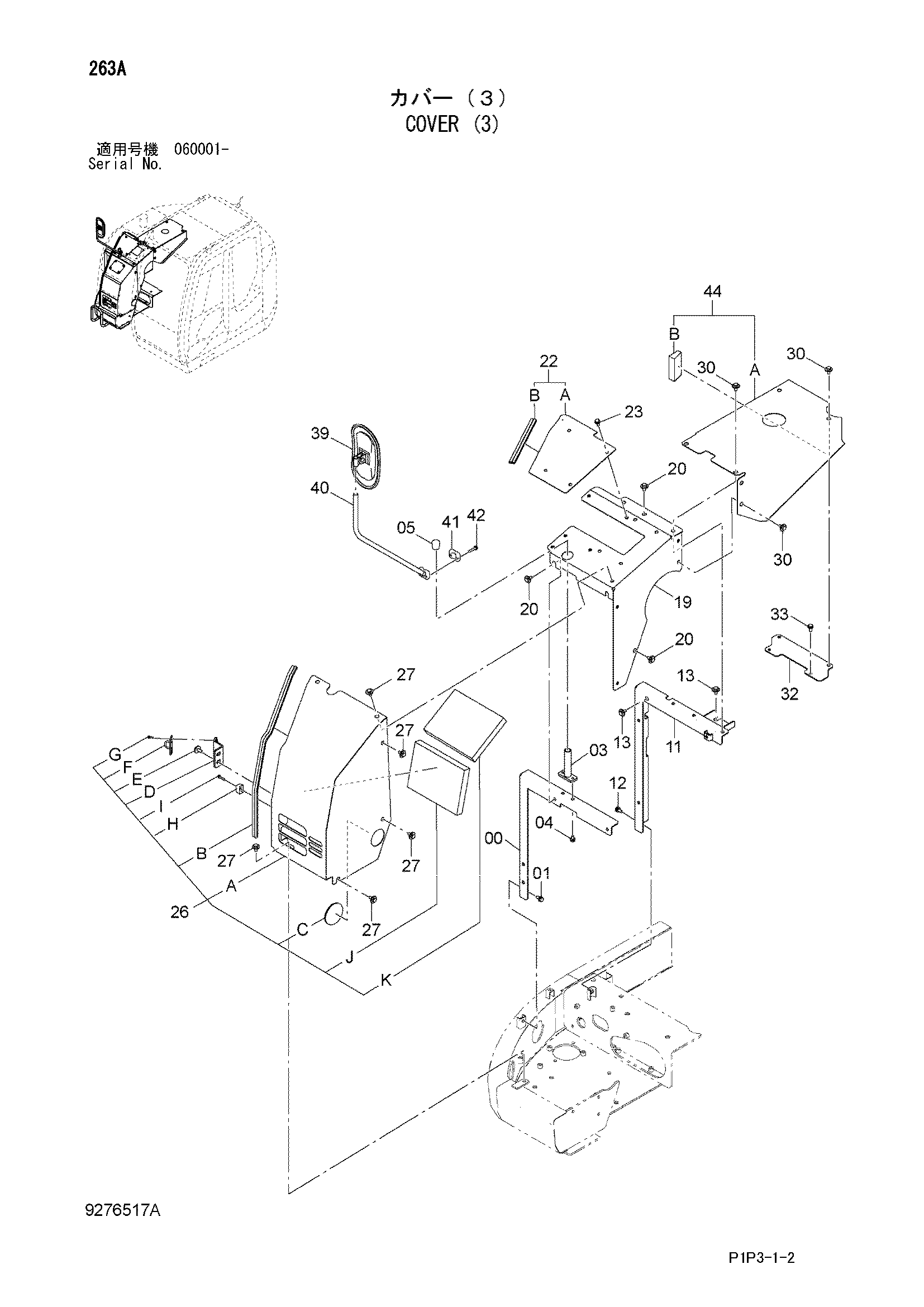

Заводская схема «Крышка (3)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052463 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9759394 | Стойка | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4094101 | Колпачок | 1 |
| 11 | 7052464 | Опора | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281025 | Болт с шайбой | 3 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 19 | 7052465 | Крышка | 1 |
| 20 | J281025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 9275342 | Крышка | 1 |
| 22A | 3109932 | Крышка | 1 |
| 22B | 4668928 | Резиновое уплотнение | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 9275343 | Крышка | 1 |
| 26A | 6025387 | Крышка | 1 |
| 26B | 4668929 | Резиновое уплотнение | 1 |
| 26C | 4338859 | Резиновая втулка | 1 |
| 26D | 8097090 | Кронштейн | 1 |
| 26E | J281030 | Болт с шайбой | 2 |
| 26EA | J901030 | Болт | 1 |
| 26EB | 4486055 | Шайба | 1 |
| 26F | 9762838 | Защёлка | 1 |
| 26G | J260620 | Болт с шайбой | 2 |
| 26GA | J900620 | Болт | 1 |
| 26GB | A590106 | Плоская шайба | 1 |
| 26H | 4652573 | Ограничитель | 1 |
| 26I | J260635 | Болт с шайбой | 2 |
| 26IA | J900635 | Болт | 1 |
| 26IB | A590106 | Плоская шайба | 1 |
| 26J | 4688280 | Резиновая прокладка | 1 |
| 26K | 4692897 | Резиновая прокладка | 1 |
| 27 | J281025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | J281025 | Болт с шайбой | 6 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 32 | 8109181 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 39 | 4416704 | Зеркало | 1 |
| 39A | 4460536 | Держатель | 1 |
| 39B | 4460582 | Манжета | 1 |
| 39C | 4634798 | Болт | 1 |
| 40 | 8089326 | Стойка | 1 |
| 41 | 4373196 | Хомут | 1 |
| 42 | J260845 | Болт с шайбой | 2 |
| 42A | J900845 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 44 | 9296589 | Крышка | 1 |
| 44A | 2055102 | Крышка | 1 |
| 44B | 4692079 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
