Шланг защита от разрыва клапан трубопроводы (стрела)(ML кран) — HITACHI ZX85US-3

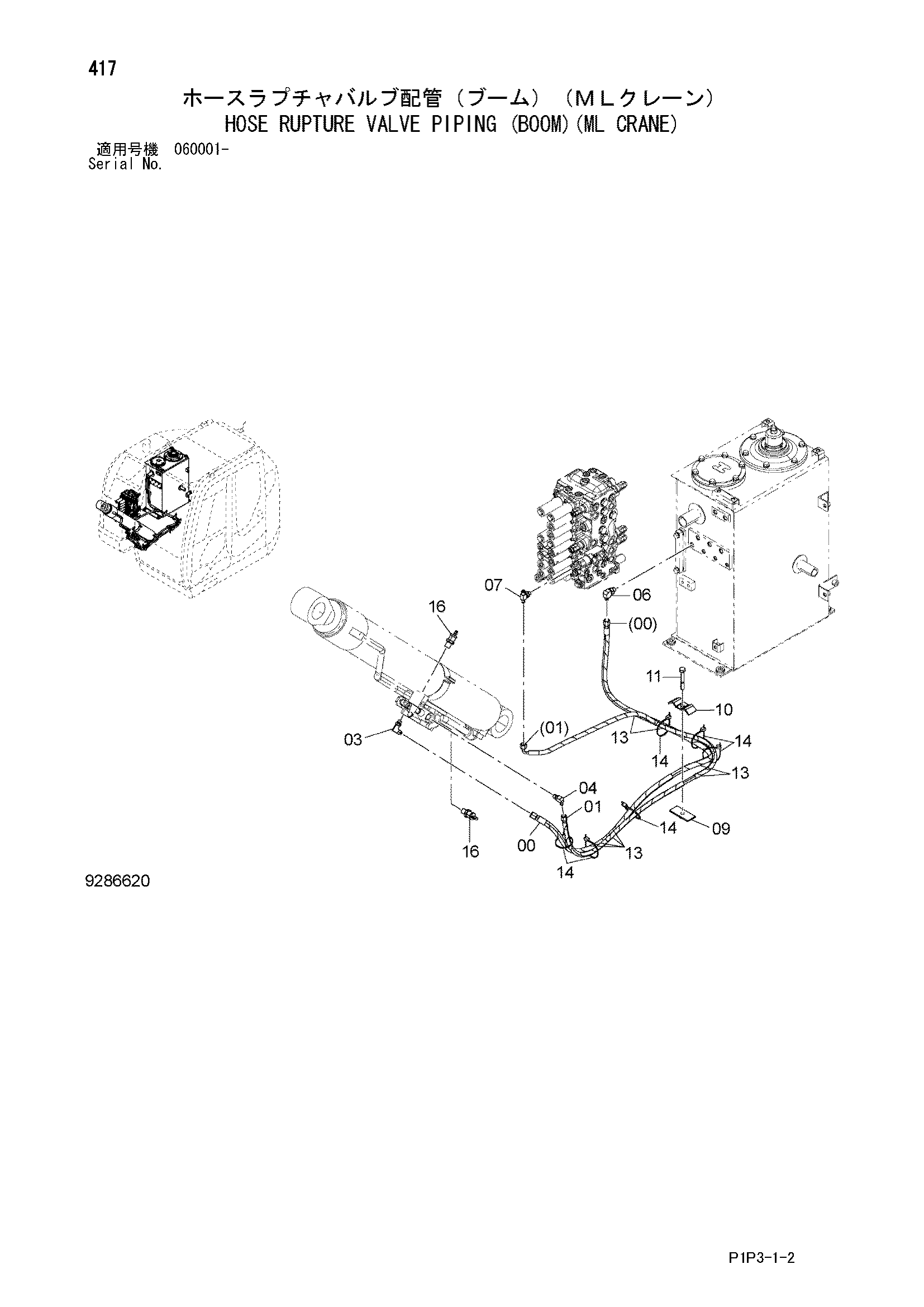

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ML кран)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684384 | Шланг | 1 |
| 01 | 4684383 | Шланг | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4205885 | Штуцер трубки | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9757600 | Хомут | 1 |
| 10 | 9757601 | Хомут | 1 |
| 11 | J901280 | Болт | 1 |
| 13 | 4327293 | Защитный кожух | 8 |
| 14 | 4055312 | Ленточный зажим | 6 |
| 16 | 4436271 | Датчик давления | 2 |
| 16A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
