Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX85US-3

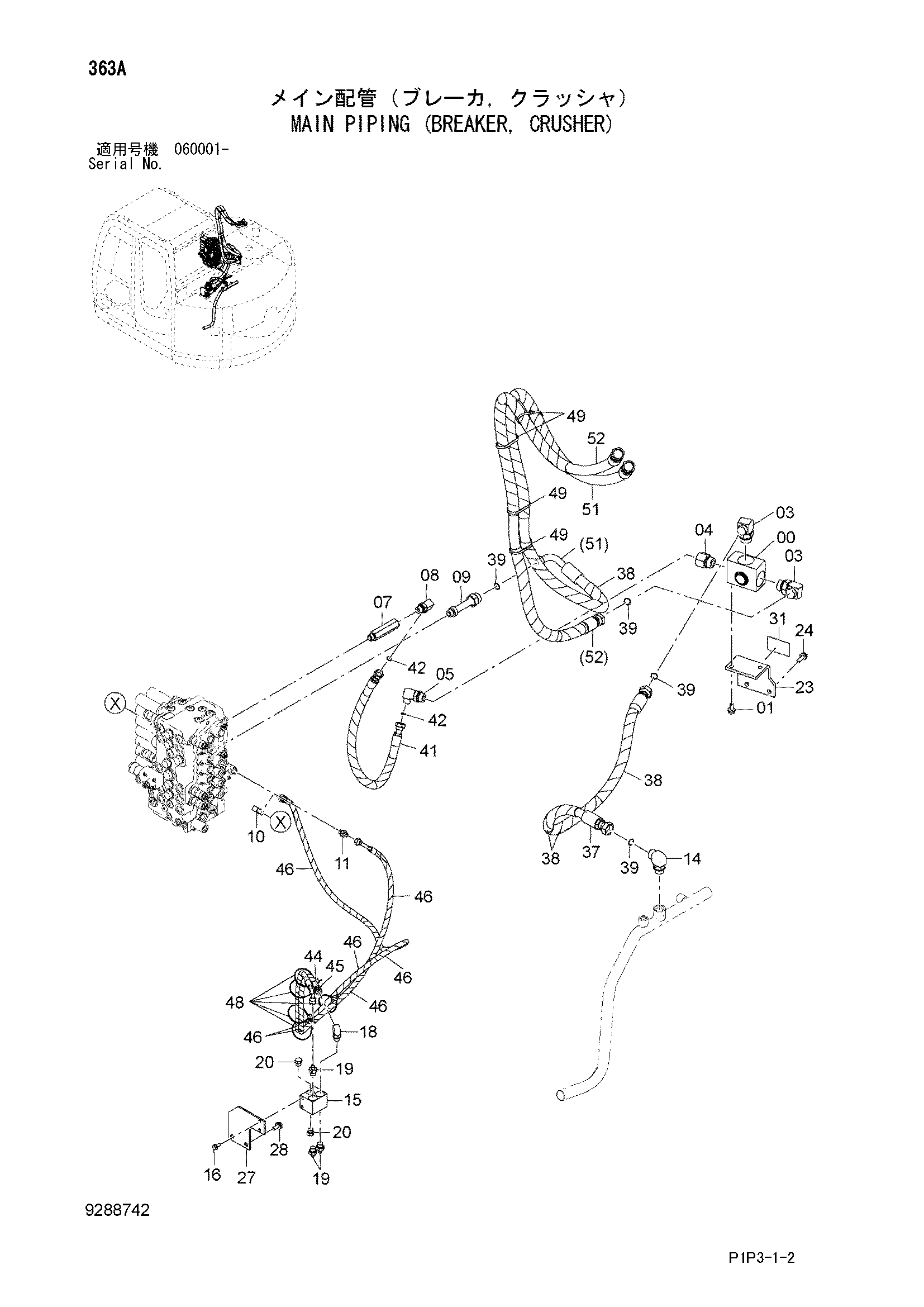

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX85US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261540 | Клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A853386 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4263448 | Переходник S | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853364 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4412789 | Разъём S | 1 |
| 08 | A853344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4304496 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | A852332 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852132 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 3113344 | Кронштейн | 1 |
| 24 | J271035 | Болт с шайбой | 2 |
| 24A | J901035 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 4482000 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | 4605376 | Информационная табличка | 1 |
| 37 | 4370733 | Шланг | 1 |
| 38 | 4327294 | Защитный кожух | 3 |
| 39 | 4187308 | Уплотнительное кольцо | 4 |
| 41 | 9224863 | Шланг в сборе | 1 |
| 41A | 4601147 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 2 |
| 44 | 4481171 | Шланг | 1 |
| 45 | 4487532 | Шланг | 1 |
| 46 | 4327293 | Защитный кожух | 7 |
| 48 | 4055312 | Ленточный зажим | 5 |
| 49 | 4121859 | Ленточный зажим | 4 |
| 51 | 9299119 | Шланг в сборе | 1 |
| 51A | 4695471 | Шланг | 1 |
| 51B | 4327294 | Защитный кожух | 5 |
| 52 | 9299120 | Шланг в сборе | 1 |
| 52A | 4695472 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX85US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
