Облицовка (2-1) — HITACHI ZX850H

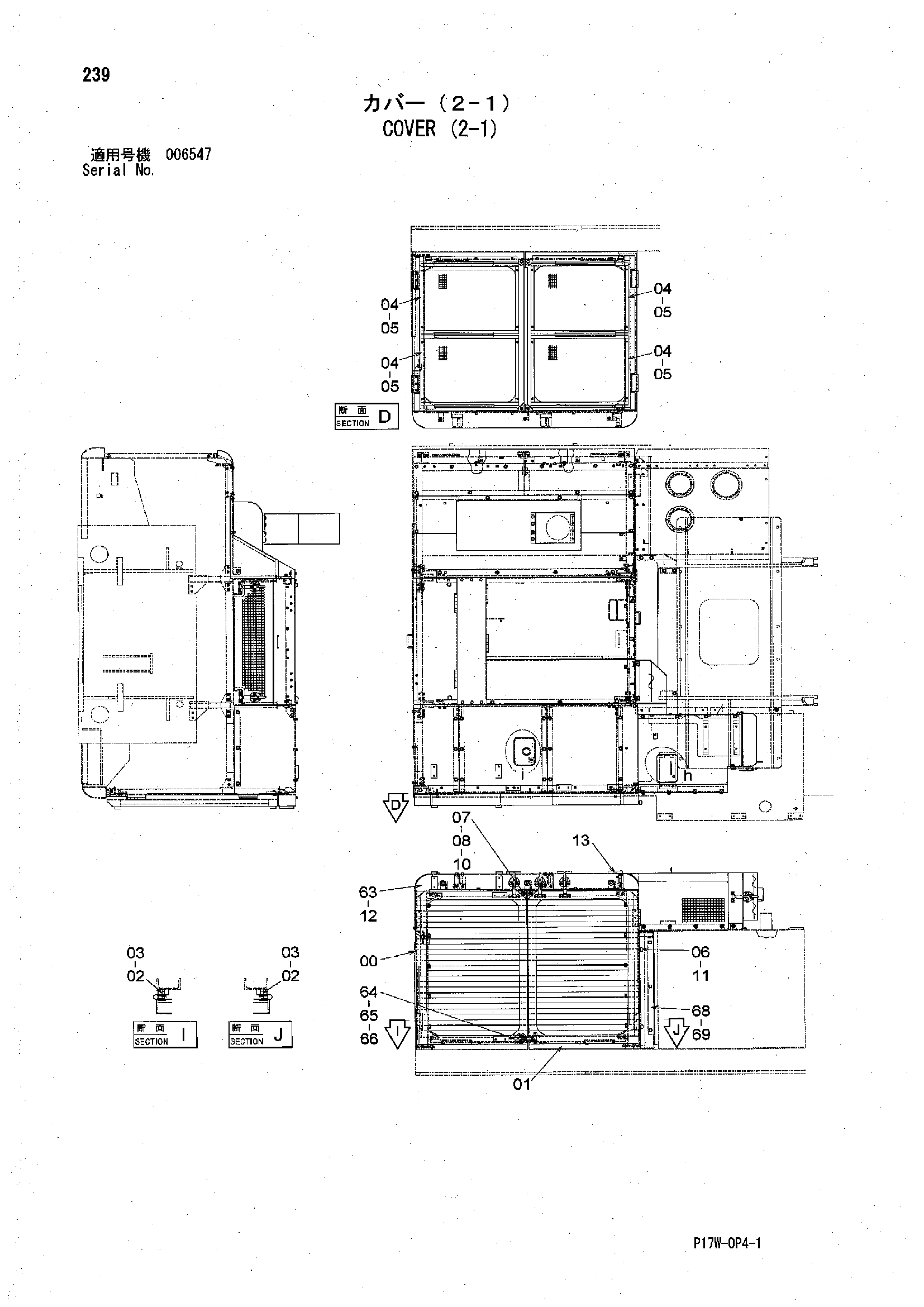

Заводская схема «Облицовка (2-1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010690 | Воздуховод | 1 |
| 01 | 5010691 | Воздуховод | 1 |
| 02 | J901025 | Болт | 12 |
| 03 | A590910 | Пружинная шайба | 12 |
| 04 | 8104553 | Сетка | 4 |
| 05 | J260616 | Болт с шайбой | 16 |
| 05A | J900616 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | 4294508 | Ограничитель | 2 |
| 07 | J222014 | Шайба | 2 |
| 08 | A590914 | Пружинная шайба | 2 |
| 10 | J901408 | Болт | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J271200 | Болт с шайбой | 3 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901216 | Болт | 2 |
| 63 | 7050525 | Крышка | 1 |
| 64 | 4231750 | Защёлка | 4 |
| 64A | 3044290 | Защёлка | 1 |
| 64B | 3021131 | Анкхор | 1 |
| 65 | J260825 | Болт с шайбой | 8 |
| 65A | J900825 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | J460825 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
