Подъём устройство (кабина)(2) — HITACHI ZX850H

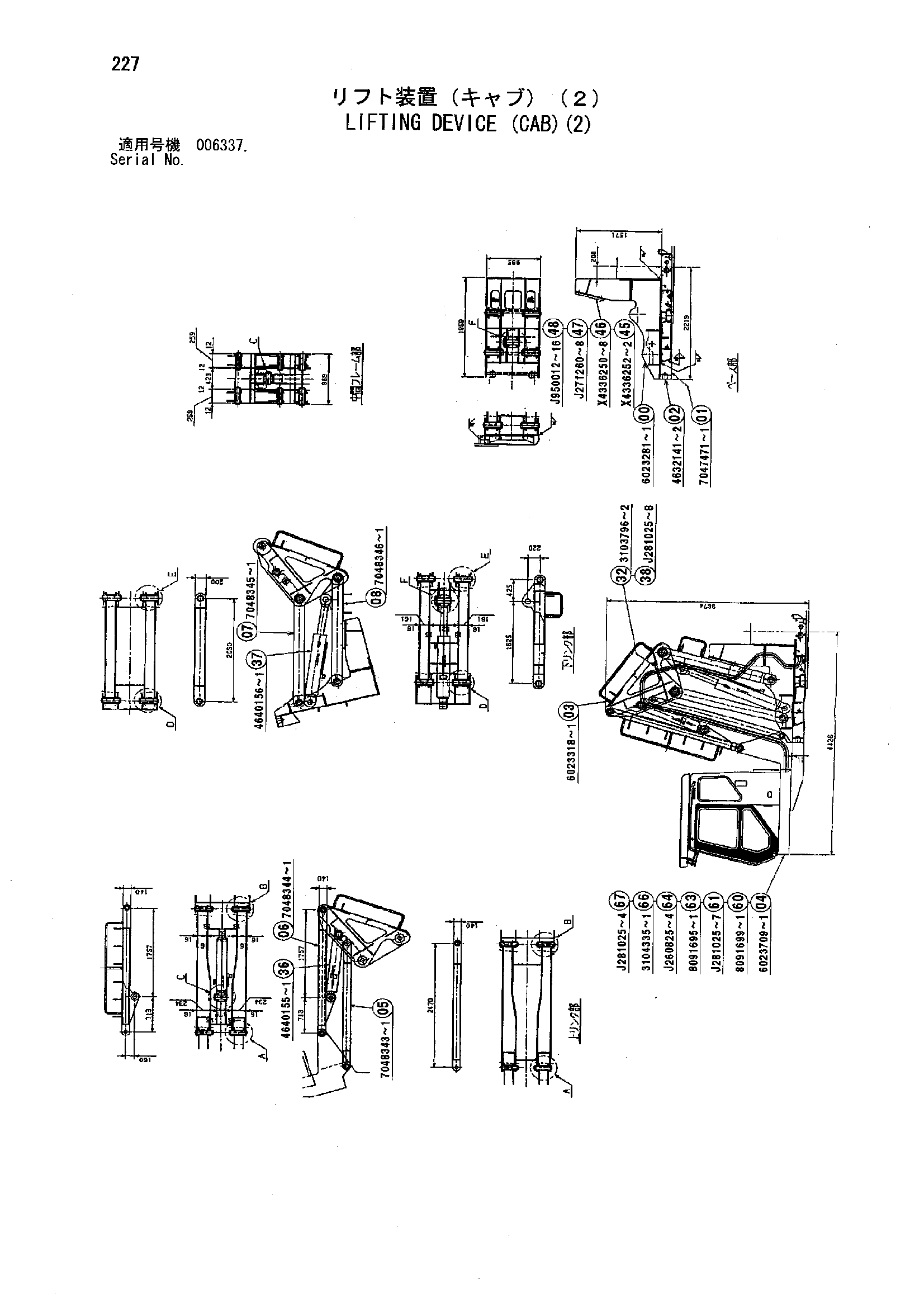

Заводская схема «Подъём устройство (кабина)(2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023281 | Башенный | 1 |
| 01 | 7047471 | Кронштейн | 1 |
| 02 | 4632141 | Ограничитель | 2 |
| 03 | 6023318 | Рама | 1 |
| 04 | 6023466 | Платформа | 1 |
| 05 | 6023401 | Тяга | 1 |
| 06 | 6023411 | Тяга | 1 |
| 07 | 6023439 | Тяга | 1 |
| 08 | 6023445 | Тяга | 1 |
| 32 | 3103796 | Пластина | 2 |
| 36 | 4632501 | Гидроцилиндр | 1 |
| 37 | 4632502 | Гидроцилиндр | 1 |
| 38 | J281025 | Болт с шайбой | 8 |
| 38A | J901025 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 39 | 4366694 | Упорная пластина | 16 |
| 40 | 4367411 | Упорная пластина | 8 |
| 41 | 4361179 | Упорная пластина | 20 |
| 42 | 4361604 | Упорная пластина | 10 |
| 43 | 4361813 | Упорная пластина | 4 |
| 44 | 4361814 | Упорная пластина | 2 |
| 45 | 4336252 | Резиновая прокладка | 2 |
| 46 | 4336250 | Проставка | 8 |
| 47 | J271260 | Болт с шайбой | 8 |
| 47A | J901260 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J950012 | Гайка | 16 |
| 60 | 8091699 | Крышка | 1 |
| 61 | J281025 | Болт с шайбой | 7 |
| 61A | J901025 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 63 | 8091695 | Крышка | 1 |
| 64 | J260825 | Болт с шайбой | 4 |
| 64A | J900825 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | 3104335 | Крышка | 1 |
| 67 | J281025 | Болт с шайбой | 4 |
| 67A | J901025 | Болт | 1 |
| 67B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
