Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX850H

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

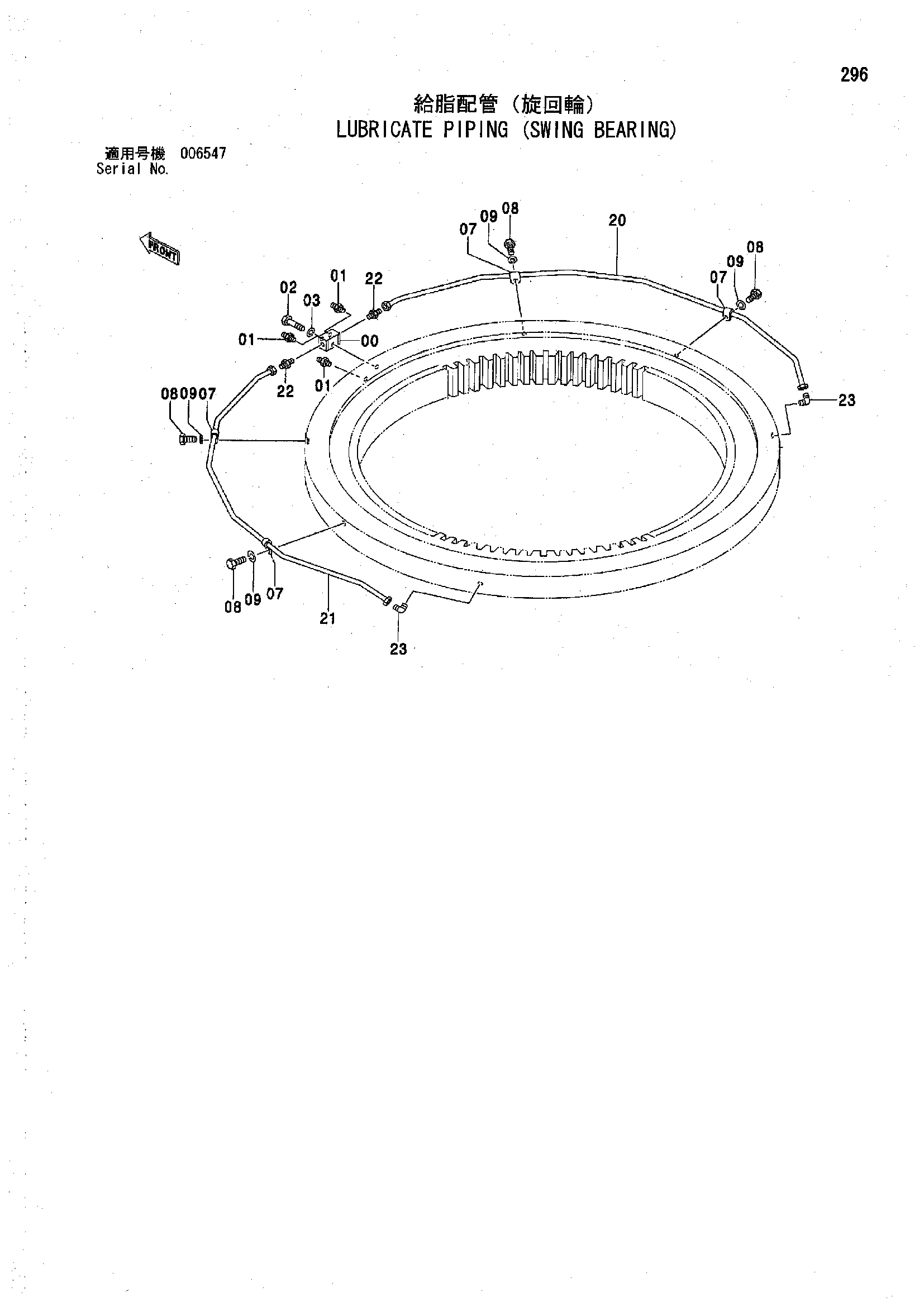

Схема Трубопроводы системы смазки (опорно-поворотное устройство) HITACHI ZX850H

Детали на схеме

Поз.Каталожный номерНаименованиеКол.
004219720Блок1
01J75481Штуцер3
02J901045Болт1
03A590910Пружинная шайба1
07484827Хомут4
08J901016Болт4
09A590910Пружинная шайба4
203099680Трубка1
213099681Трубка1
224018355Адаптер2
234345297Штуцер трубки2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
