Гусеничная рама — HITACHI ZX850H

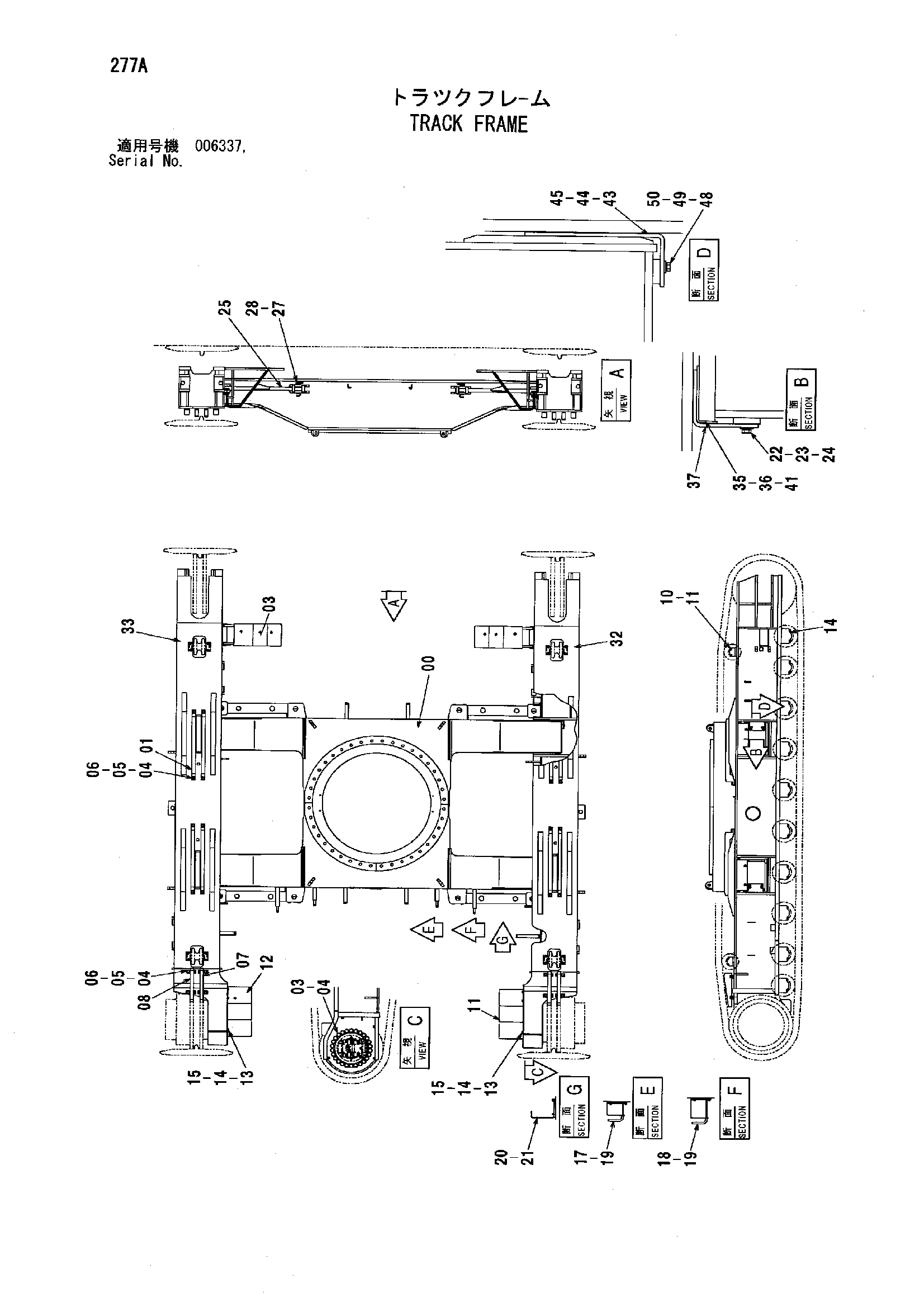

Заводская схема «Гусеничная рама» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008937 | Гусеница | 1 |
| 01 | 4225885 | Направляющая башмак | 8 |
| 03 | 8072912 | Ступень | 2 |
| 04 | J912045 | Болт | 24 |
| 05 | A590920 | Пружинная шайба | 24 |
| 06 | A590120 | Плоская шайба | 24 |
| 07 | 9730598 | Направляющая башмак | 2 |
| 08 | 9730599 | Направляющая башмак | 2 |
| 11 | 8092819 | Крышка | 1 |
| 12 | 8092820 | Крышка | 1 |
| 13 | J901635 | Болт | 8 |
| 14 | A590116 | Плоская шайба | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 17 | 8092562 | Кронштейн | 2 |
| 18 | 8092563 | Кронштейн | 2 |
| 19 | J271225 | Болт с шайбой | 8 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4607790 | Кронштейн | 2 |
| 21 | J271230 | Болт с шайбой | 4 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J901640 | Болт | 8 |
| 23 | A590916 | Пружинная шайба | 8 |
| 24 | J217085 | Шайба | 8 |
| 25 | 4275740 | Тяга | 4 |
| 27 | 9730691 | Палец | 8 |
| 28 | 9701925 | Палец кольцо | 8 |
| 32A | 4471286 | Рама боковой | 1 |
| 32B | 4455012 | Седло винта | 1 |
| 33A | 4471287 | Рама боковой | 1 |
| 33B | 4455012 | Седло винта | 1 |
| 35 | 4247950 | Регулировочная шайба 4.5mm | 4 |
| 36 | 4247951 | Регулировочная шайба 2.3mm | 4 |
| 37 | 4471378 | SHIM 9 mm | 4 |
| 41 | 4328677 | SHIM 6 mm | 4 |
| 43 | 4447324 | Регулировочная шайба 3.2mm | 4 |
| 44 | 4447325 | SHIM 6 mm | 4 |
| 45 | 4447326 | Регулировочная шайба 9mm | 4 |
| 48 | 4249324 | Шайба | 8 |
| 49 | A590912 | Пружинная шайба | 8 |
| 50 | J901230 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
