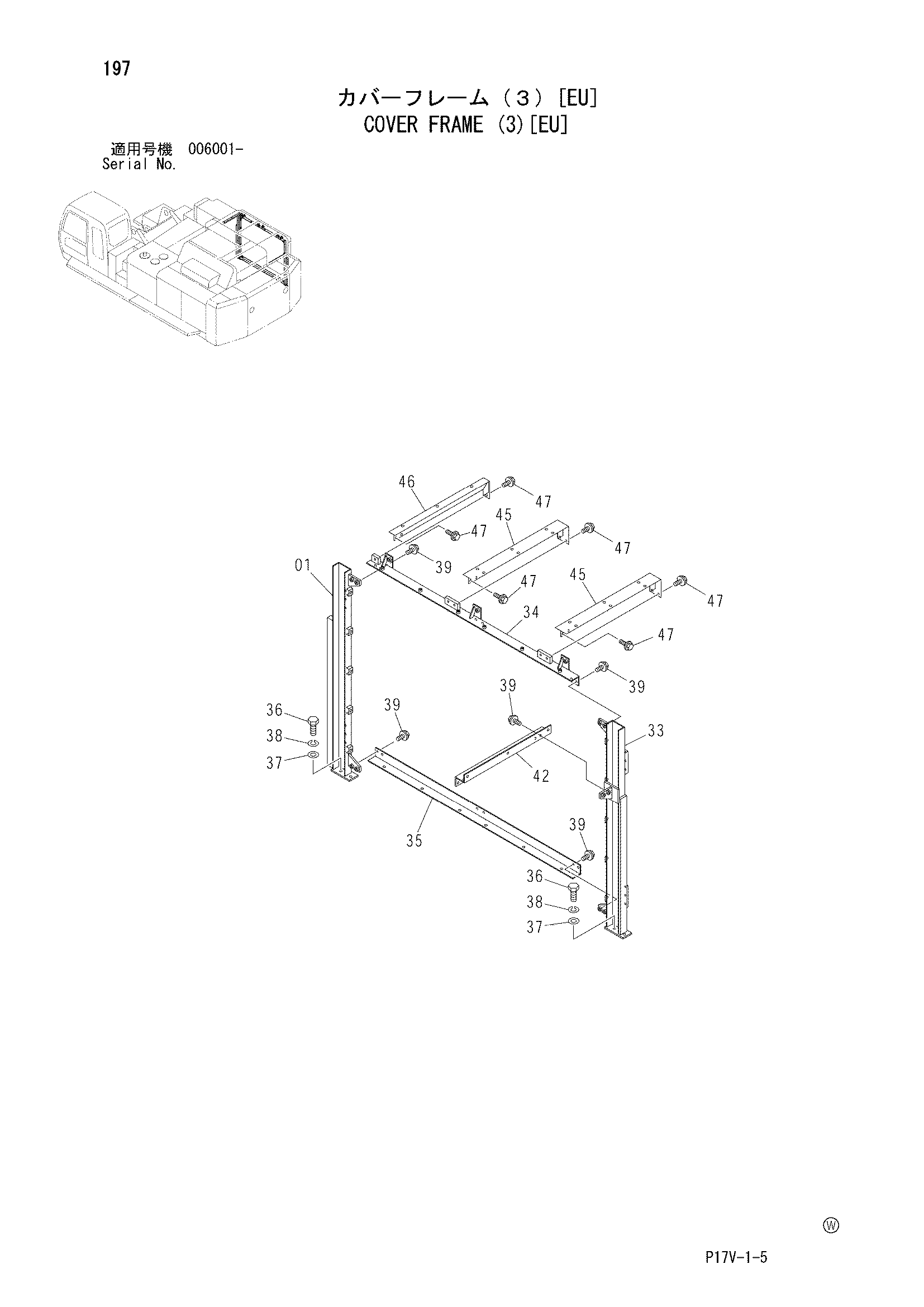

Крышка рама (3)[EU] — HITACHI ZX850H
Заводская схема «Крышка рама (3)[EU]» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка рама (3)[EU] HITACHI ZX850H](/catalog-drawings/0b/0b8c5140-449b-4839-8d67-5b14f8f0f309.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083196 | Рама | 1 |
| 33 | 8083195 | Рама | 1 |
| 34 | 7039945 | Балка | 1 |
| 35 | 8083189 | Балка | 1 |
| 36 | J921440 | Болт | 4 |
| 37 | J222014 | Шайба | 4 |
| 38 | A590914 | Пружинная шайба | 4 |
| 39 | J271235 | Болт с шайбой | 12 |
| 39A | J901235 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 42 | 8083187 | Балка | 1 |
| 45 | 8083260 | Балка | 2 |
| 46 | 8083261 | Балка | 1 |
| 47 | J271225 | Болт с шайбой | 11 |
| 47A | J901225 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
