Пилотные гидролинии (подъём кабина) — HITACHI ZX850H

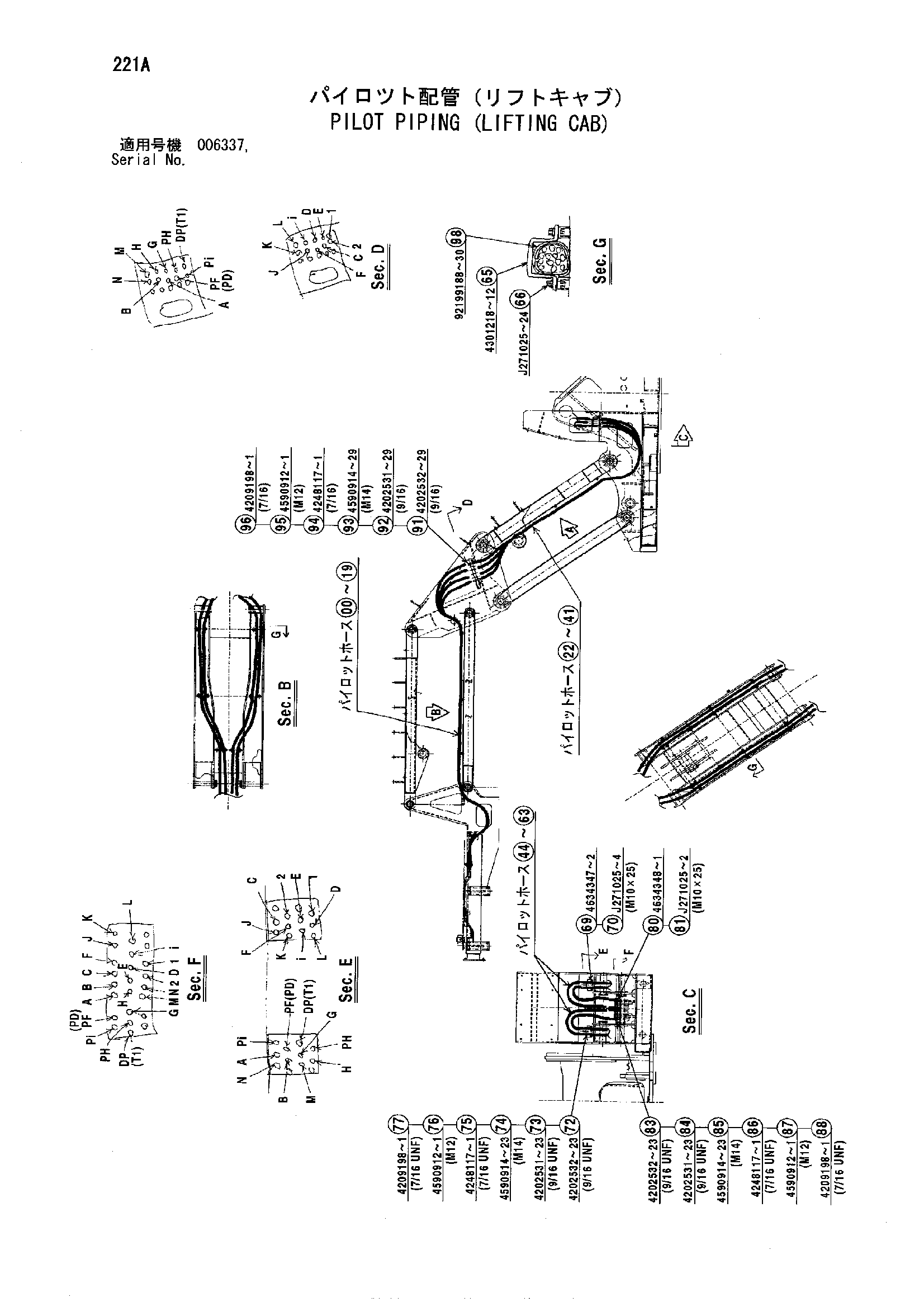

Заводская схема «Пилотные гидролинии (подъём кабина)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9249407 | Шланг в сборе | 1 |
| 01 | 9249408 | Шланг в сборе | 1 |
| 02 | 9249409 | Шланг в сборе | 1 |
| 03 | 9249410 | Шланг в сборе | 1 |
| 04 | 9249411 | Шланг в сборе | 1 |
| 05 | 9249412 | Шланг в сборе | 1 |
| 06 | 9249413 | Шланг в сборе | 1 |
| 07 | 9249414 | Шланг в сборе | 1 |
| 08 | 9249415 | Шланг в сборе | 1 |
| 09 | 9249416 | Шланг в сборе | 1 |
| 10 | 9249417 | Шланг в сборе | 1 |
| 11 | 9249418 | Шланг в сборе | 1 |
| 12 | 9249419 | Шланг в сборе | 1 |
| 13 | 9249420 | Шланг в сборе | 1 |
| 14 | 9249421 | Шланг в сборе | 1 |
| 15 | 9249422 | Шланг в сборе | 1 |
| 16 | 9249423 | Шланг в сборе | 1 |
| 17 | 9249424 | Шланг в сборе | 1 |
| 18 | 9249425 | Шланг в сборе | 1 |
| 19 | 9249428 | Шланг в сборе | 1 |
| 22 | 9226550 | Шланг в сборе | 1 |
| 23 | 9226551 | Шланг в сборе | 1 |
| 24 | 9226545 | Шланг в сборе | 1 |
| 25 | 9226546 | Шланг в сборе | 1 |
| 26 | 9226547 | Шланг в сборе | 1 |
| 27 | 9226548 | Шланг в сборе | 1 |
| 28 | 9226552 | Шланг в сборе | 1 |
| 29 | 9226553 | Шланг в сборе | 1 |
| 30 | 9226532 | Шланг в сборе | 1 |
| 31 | 9226542 | Шланг в сборе | 1 |
| 32 | 9226543 | Шланг в сборе | 1 |
| 33 | 9226544 | Шланг в сборе | 1 |
| 34 | 9226558 | Шланг в сборе | 1 |
| 35 | 9226559 | Шланг в сборе | 1 |
| 36 | 9247261 | Шланг в сборе | 1 |
| 37 | 9177926 | Шланг в сборе | 1 |
| 38 | 9226556 | Шланг в сборе | 1 |
| 39 | 9226557 | Шланг в сборе | 1 |
| 40 | 9226555 | Шланг в сборе | 1 |
| 41 | 9226554 | Шланг в сборе | 1 |
| 44 | 9249365 | Шланг в сборе | 1 |
| 45 | 9249366 | Шланг в сборе | 1 |
| 46 | 9249367 | Шланг в сборе | 1 |
| 47 | 9249368 | Шланг в сборе | 1 |
| 48 | 9249369 | Шланг в сборе | 1 |
| 49 | 9249370 | Шланг в сборе | 1 |
| 50 | 9249371 | Шланг в сборе | 1 |
| 51 | 9249372 | Шланг в сборе | 1 |
| 52 | 9249373 | Шланг в сборе | 1 |
| 53 | 9249374 | Шланг в сборе | 1 |
| 54 | 9249375 | Шланг в сборе | 1 |
| 55 | 9249379 | Шланг в сборе | 1 |
| 56 | 9249380 | Шланг в сборе | 1 |
| 57 | 9249381 | Шланг в сборе | 1 |
| 58 | 9249382 | Шланг в сборе | 1 |
| 59 | 9249383 | Шланг в сборе | 1 |
| 60 | 9249384 | Шланг в сборе | 1 |
| 61 | 9249385 | Шланг в сборе | 1 |
| 62 | 9249386 | Шланг в сборе | 1 |
| 63 | 9249426 | Шланг в сборе | 1 |
| 65 | 4301218 | Хомут | 12 |
| 66 | J271025 | Болт с шайбой | 24 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 69 | 4634347 | Кронштейн | 2 |
| 70 | J271025 | Болт с шайбой | 4 |
| 70A | J901025 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 72 | 4202532 | Адаптер | 23 |
| 73 | 4202531 | Гайка | 23 |
| 74 | A590914 | Пружинная шайба | 23 |
| 75 | 4248117 | Адаптер | 1 |
| 76 | A590912 | Пружинная шайба | 1 |
| 77 | 4209198 | Гайка | 1 |
| 80 | 4634348 | Кронштейн | 1 |
| 81 | J271025 | Болт с шайбой | 2 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | 4202532 | Адаптер | 23 |
| 84 | 4202531 | Гайка | 23 |
| 85 | A590914 | Пружинная шайба | 23 |
| 86 | 4248117 | Адаптер | 1 |
| 87 | A590912 | Пружинная шайба | 1 |
| 88 | 4209198 | Гайка | 1 |
| 91 | 4202532 | Адаптер | 29 |
| 92 | 4202531 | Гайка | 29 |
| 93 | A590914 | Пружинная шайба | 29 |
| 94 | 4248117 | Адаптер | 1 |
| 95 | A590912 | Пружинная шайба | 1 |
| 96 | 4209198 | Гайка | 1 |
| 98 | 4219918 | Резиновая втулка | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
