Крышка рама (1) — HITACHI ZX850H

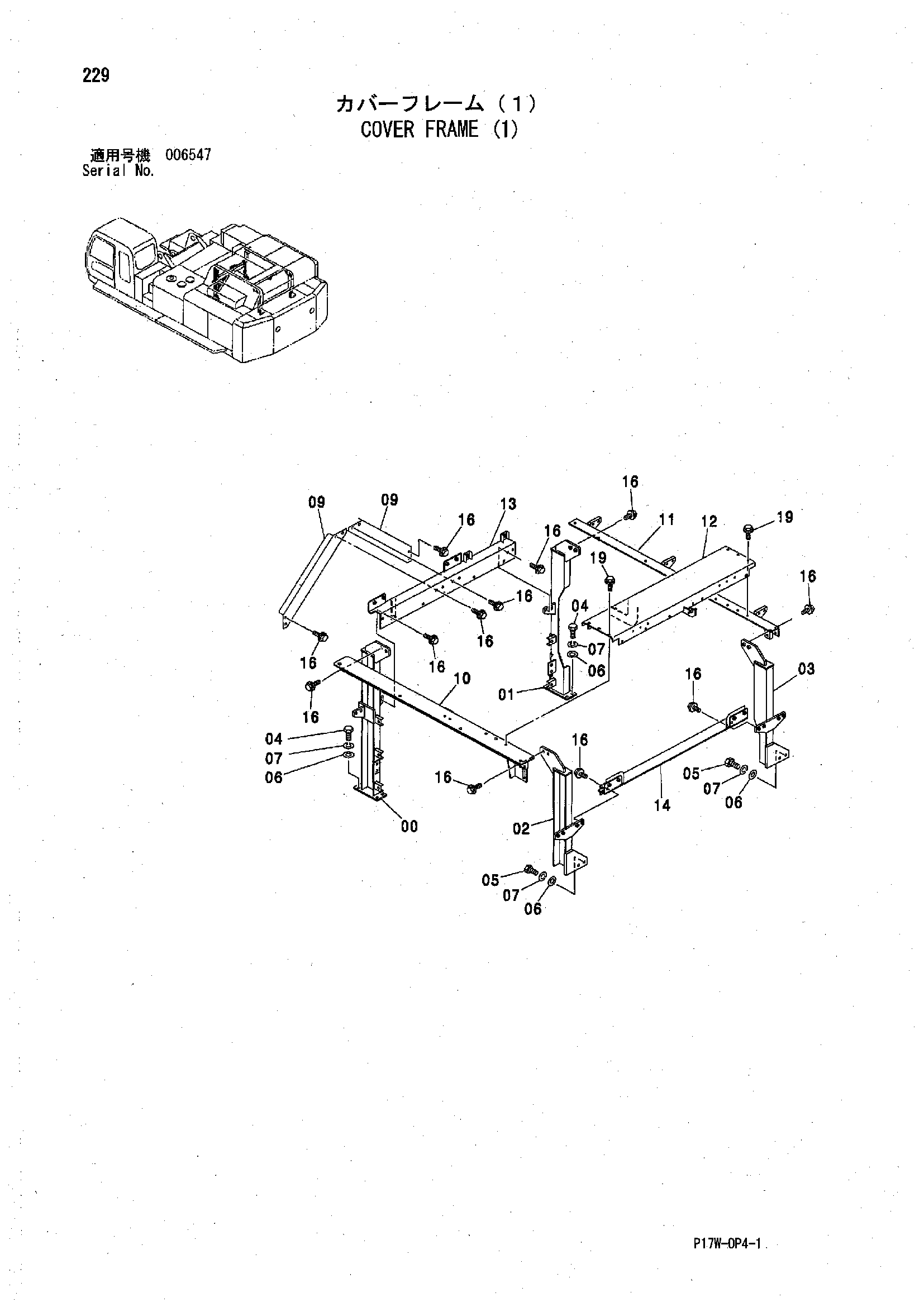

Заводская схема «Крышка рама (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083191 | Рама | 1 |
| 01 | 8083192 | Рама | 1 |
| 02 | 8083193 | Рама | 1 |
| 03 | 8083194 | Рама | 1 |
| 04 | J921440 | Болт | 8 |
| 05 | J921445 | Болт | 4 |
| 06 | J222014 | Шайба | 12 |
| 07 | A590914 | Пружинная шайба | 12 |
| 09 | 8086707 | Браке | 2 |
| 10 | 7039943 | Балка | 1 |
| 11 | 8083190 | Балка | 1 |
| 12 | 7039944 | Балка | 1 |
| 13 | 8083185 | Балка | 1 |
| 14 | 8083186 | Балка | 1 |
| 16 | J271235 | Болт с шайбой | 20 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | J271255 | Болт с шайбой | 6 |
| 19A | J901255 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
