Высокий пост трубопроводы — HITACHI ZX850H

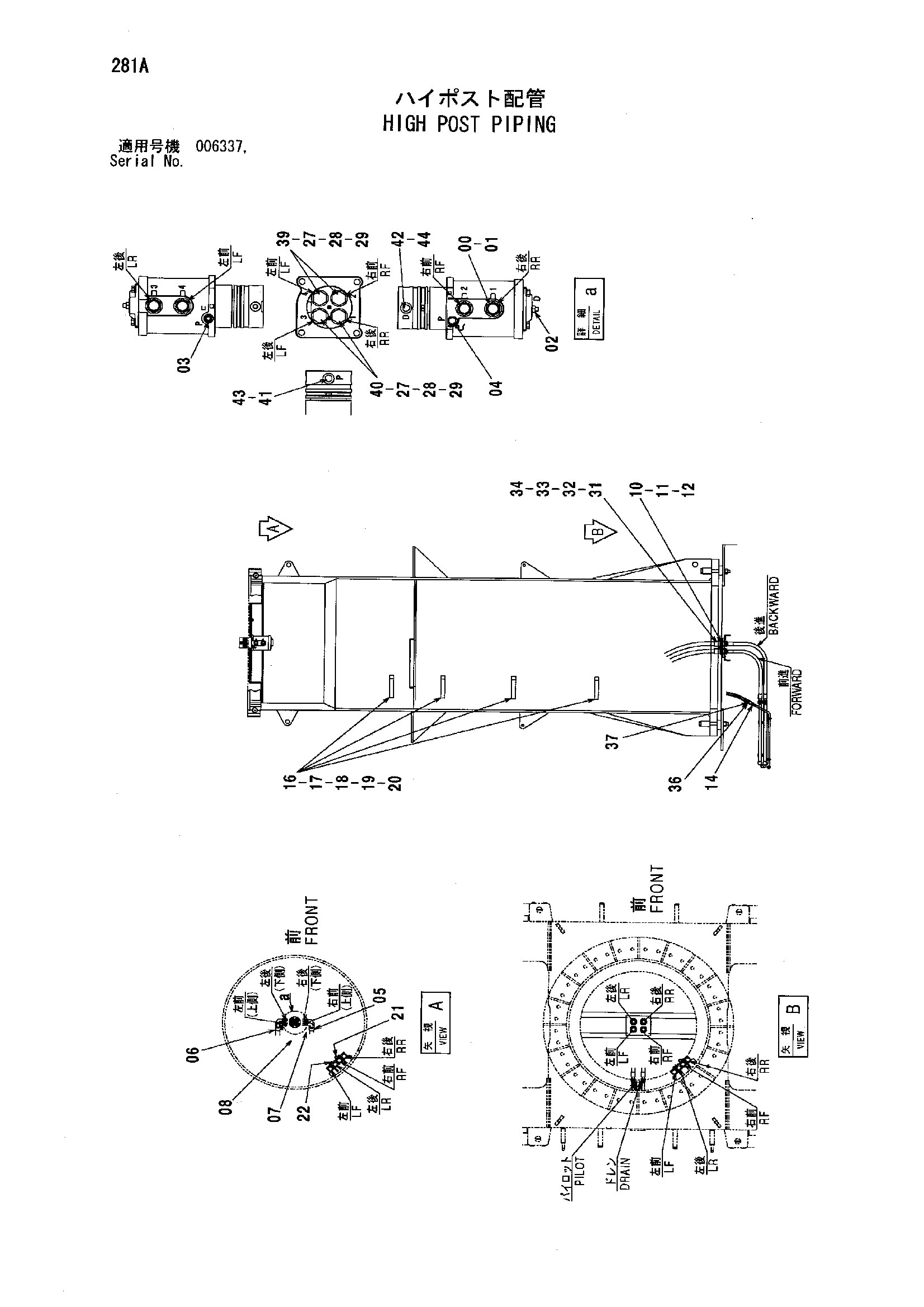

Заводская схема «Высокий пост трубопроводы» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 4348798 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4636952 | Шланг | 2 |
| 06 | 4636958 | Шланг | 2 |
| 07 | 4442869 | Шланг | 1 |
| 08 | 4636982 | Шланг | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 16 |
| 11 | 4085560 | Разъёмный фланец | 8 |
| 12 | 966993 | Уплотнительное кольцо | 4 |
| 14 | 4348798 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4215878 | Хомут шланга | 20 |
| 17 | 4215880 | Пластина | 10 |
| 18 | 4207037 | Проставка | 10 |
| 19 | J901200 | Болт | 10 |
| 20 | A590912 | Пружинная шайба | 10 |
| 21 | 4190263 | Зажим | 5 |
| 22 | 4190275 | Зажим | 5 |
| 27 | 4188138 | Гайка | 4 |
| 28 | 4189095 | Колпачок | 4 |
| 29 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | 4126786 | Крышка | 4 |
| 32 | 4085560 | Разъёмный фланец | 8 |
| 33 | 966993 | Уплотнительное кольцо | 4 |
| 34 | M341240 | Болт с внутренним шестигранником | 16 |
| 36 | 4222076 | Пробка | 1 |
| 37 | 4208226 | Пробка | 1 |
| 39 | 4274593 | Угловой штуцер | 2 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4270315 | Угловой штуцер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | A852133 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852144 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4223518 | Пробка унион | 1 |
| 44 | 4223519 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
