Крышка (2-3) — HITACHI ZX850H

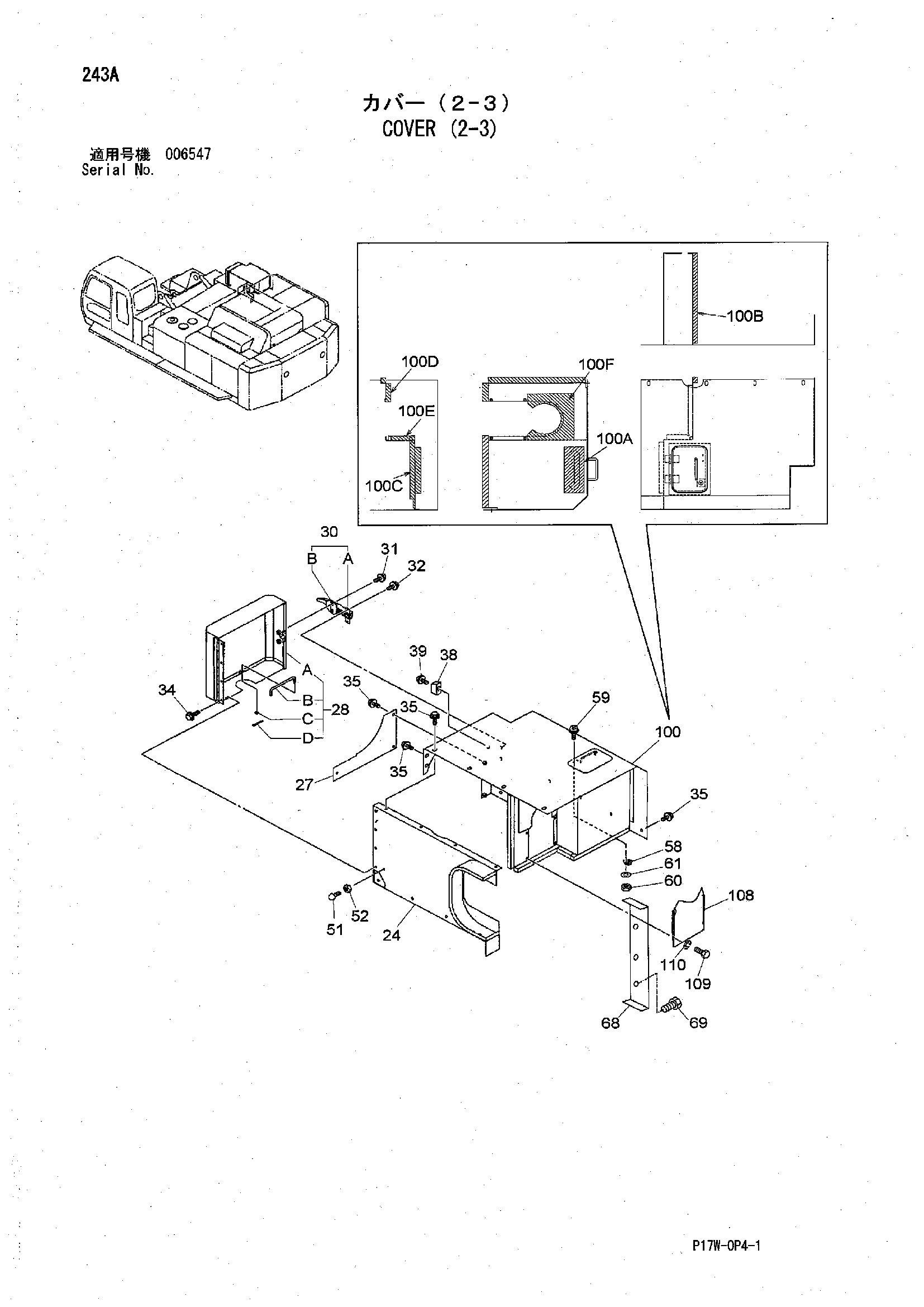

Заводская схема «Крышка (2-3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 7047709 | Крышка | 1 |
| 27 | 4450412 | Крышка | 1 |
| 28 | 8100166 | Крышка | 1 |
| 28A | 7048185 | Крышка | 1 |
| 28B | 4473306 | Стойка | 1 |
| 28C | A590108 | Плоская шайба | 1 |
| 28D | A762016 | Шплинт | 1 |
| 30 | 4361438 | Защёлка | 1 |
| 30A | 3074568 | Защёлка | 1 |
| 30B | 3021131 | Анкхор | 1 |
| 31 | J460825 | Винт с шайбой | 2 |
| 32 | J260820 | Болт с шайбой | 2 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J281230 | Болт с шайбой | 18 |
| 35A | J901230 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 38 | 4424157 | Ограничитель | 1 |
| 39 | J260635 | Болт с шайбой | 1 |
| 39A | J900635 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 51 | 4204586 | Ограничитель | 1 |
| 52 | J950010 | Гайка | 1 |
| 58 | 4372725 | Ограничитель | 1 |
| 59 | J460410 | Винт с шайбой | 2 |
| 60 | M500403 | Гайка | 2 |
| 61 | A590104 | Плоская шайба | 2 |
| 68 | 3107822 | Крышка | 1 |
| 69 | J281235 | Болт с шайбой | 3 |
| 69A | J901235 | Болт | 1 |
| 69B | 4249324 | Шайба | 1 |
| 100 | 7048162 | Крышка | 1 |
| 100A | 4631137 | Резиновая прокладка | 1 |
| 100B | 4631138 | Резиновая прокладка | 1 |
| 100C | 4631141 | Резиновая прокладка | 1 |
| 100D | 4631142 | Резиновая прокладка | 1 |
| 100E | 4631143 | Резиновая прокладка | 1 |
| 100F | 4478010 | Резиновая прокладка | 1 |
| 108 | 9759234 | Крышка | 1 |
| 109 | J900616 | Болт | 4 |
| 110 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
