Электрооборудование (крыло) — HITACHI ZX850H

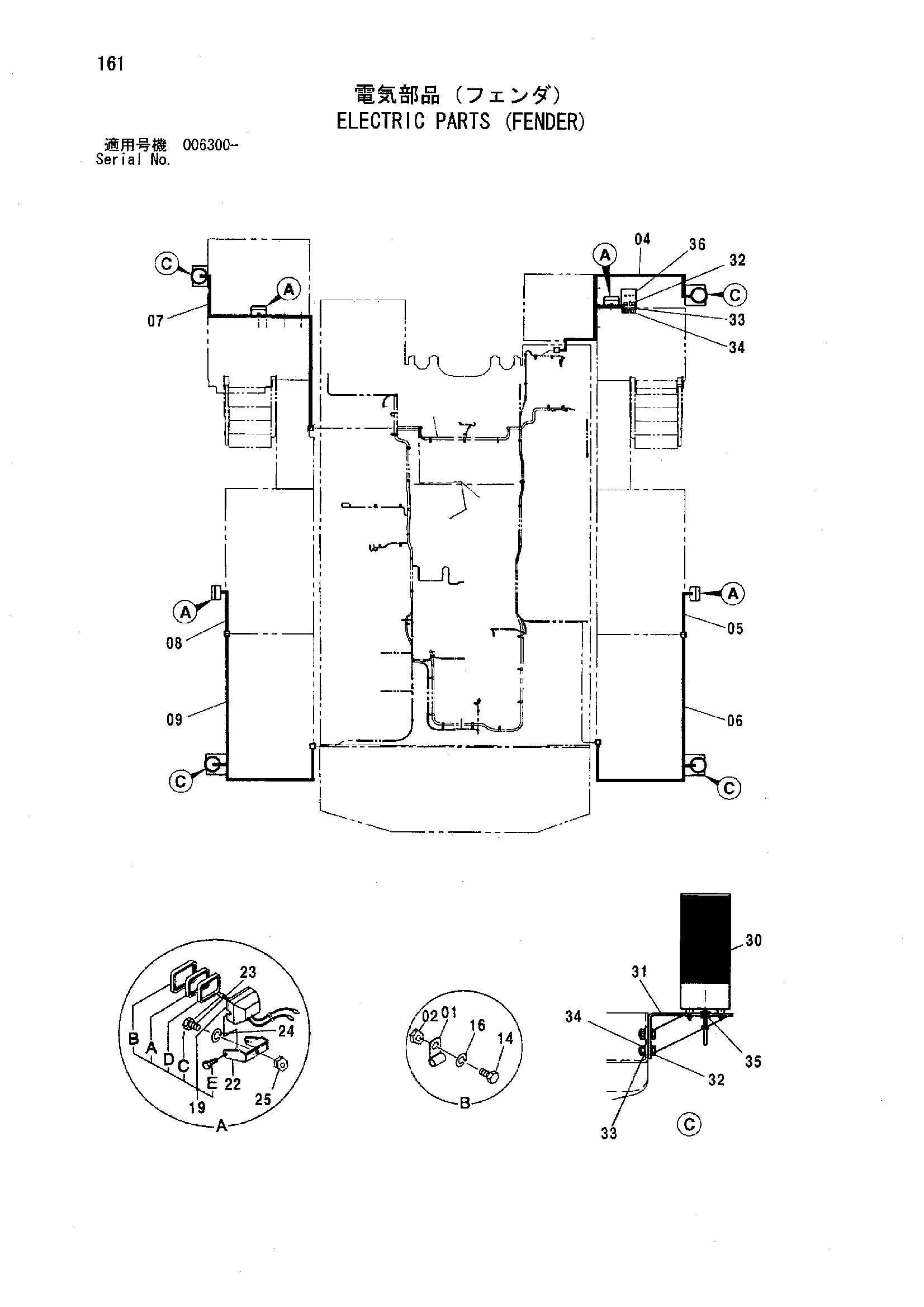

Заводская схема «Электрооборудование (крыло)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим | 20 |
| 02 | J950010 | Гайка | 20 |
| 04 | 4641256 | Жгут проводов | 1 |
| 05 | 4641257 | Жгут проводов | 1 |
| 06 | 4641258 | Жгут проводов | 1 |
| 07 | 4641259 | Жгут проводов | 1 |
| 08 | 4641260 | Жгут проводов | 1 |
| 09 | 4641261 | Жгут проводов | 1 |
| 14 | J901025 | Болт | 20 |
| 16 | A590910 | Пружинная шайба | 20 |
| 19 | 4274478 | Фара | 4 |
| 19A | 4285646 | Рассеиватель | 1 |
| 19B | 4285647 | Обод | 1 |
| 19C | 4285648 | Лампа | 1 |
| 19D | 4288342 | Прокладка | 1 |
| 19E | J900616 | Болт | 2 |
| 22 | 3092478 | Кронштейн | 4 |
| 23 | J901225 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | J950012 | Гайка | 4 |
| 30 | 4634639 | Фонарь | 4 |
| 31 | 8100254 | Кронштейн | 4 |
| 32 | J271230 | Болт с шайбой | 15 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J950012 | Гайка | 15 |
| 34 | A590912 | Пружинная шайба | 15 |
| 35 | 445100 | Резиновая втулка | 4 |
| 36 | 8100962 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
