Гидролинии рабочего оборудования (10.7m стрела)(1) — HITACHI ZX850H

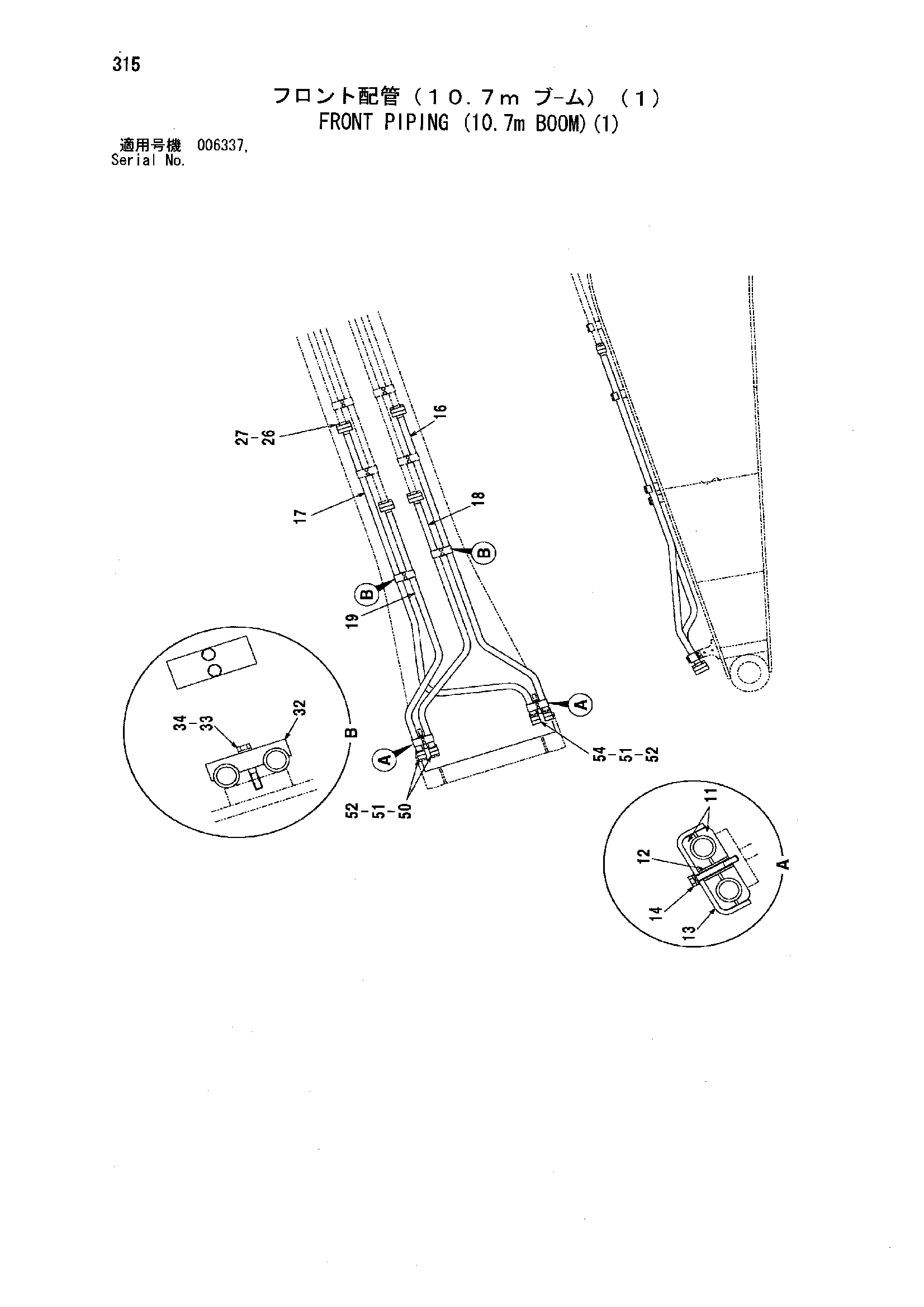

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)(1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4342703 | Хомут | 4 |
| 12 | 4342699 | Проставка | 4 |
| 13 | 4342695 | Хомут трубки | 2 |
| 14 | J271295 | Болт с шайбой | 4 |
| 14A | J901295 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8101735 | Трубка | 1 |
| 17 | 8085487 | Трубка | 1 |
| 18 | 8061207 | Трубка | 1 |
| 19 | 8061209 | Трубка | 1 |
| 32 | 4118858 | Хомут трубки | 2 |
| 33 | J901485 | Болт | 4 |
| 34 | A590914 | Пружинная шайба | 4 |
| 50 | 4091297 | Крышка | 2 |
| 51 | 4510169 | Уплотнительное кольцо | 4 |
| 52 | M341650 | Болт с внутренним шестигранником | 16 |
| 54 | 4126787 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
