Шланг защита от разрыва клапан трубопроводы (HD стрела 8.2m + HD рукоять гидроцилиндр.)(2) — HITACHI ZX850H

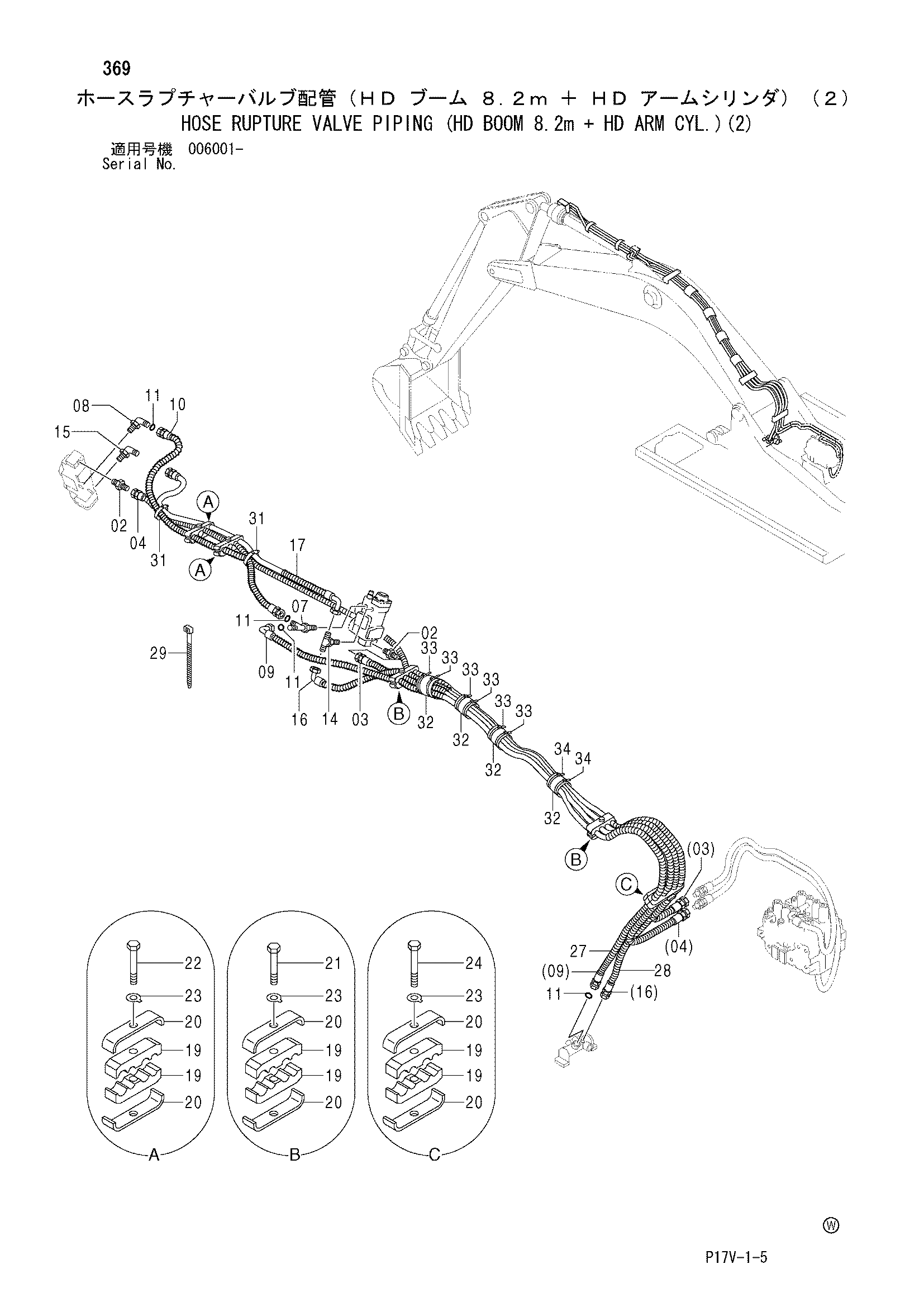

Заводская схема «Шланг защита от разрыва клапан трубопроводы (HD стрела 8.2m + HD рукоять гидроцилиндр.)(2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852133 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4479401 | Шланг | 1 |
| 04 | 4479283 | Шланг | 1 |
| 07 | A853466 | Тройник | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853366 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4479286 | Шланг | 1 |
| 10 | 4323703 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | A852534 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852334 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4479267 | Шланг | 1 |
| 17 | 4323700 | Шланг | 1 |
| 19 | 4335756 | Хомут шланга | 10 |
| 20 | 4335755 | Хомут | 10 |
| 21 | J901270 | Болт | 2 |
| 22 | J901280 | Болт | 2 |
| 23 | A590412 | Шайба тонгуед | 5 |
| 24 | J901290 | Болт | 1 |
| 27 | 4335767 | Трубка | 1 |
| 28 | 4335766 | Трубка | 1 |
| 29 | 4121859 | Ленточный зажим | 10 |
| 31 | 4351924 | Хомут шланга | 14 |
| 32 | 4155962 | Резиновая прокладка | 6 |
| 33 | 4504491 | Хомут шланга | 10 |
| 34 | 4507512 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
