Гидролинии рабочего оборудования (10.5m рукоять) — HITACHI ZX850H

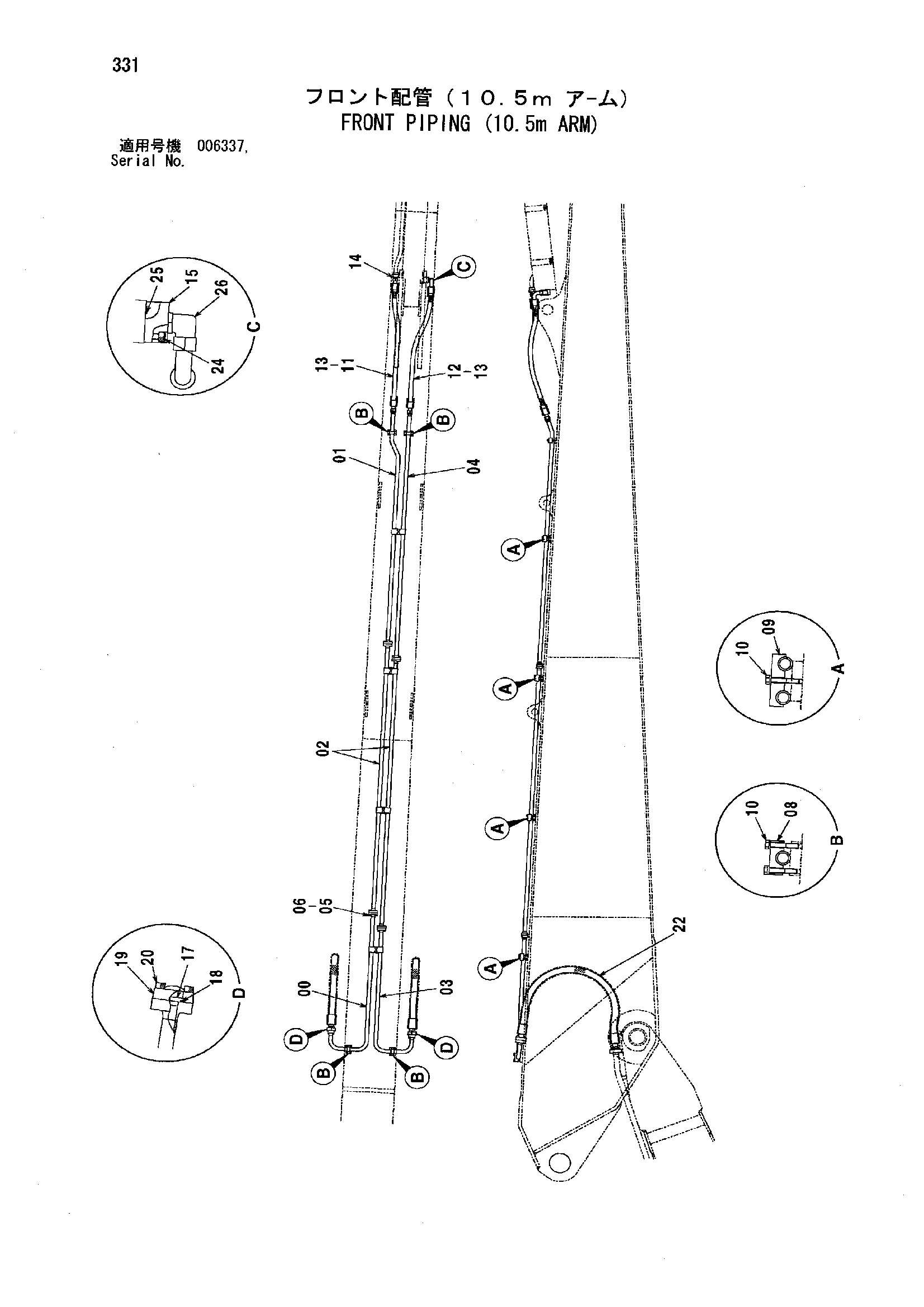

Заводская схема «Гидролинии рабочего оборудования (10.5m рукоять)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053937 | Трубка | 1 |
| 01 | 8100503 | Трубка | 1 |
| 02 | 9736425 | Трубка | 2 |
| 03 | 8053939 | Трубка | 1 |
| 04 | 8100504 | Трубка | 1 |
| 05 | 966993 | Уплотнительное кольцо | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 08 | 4272725 | Хомут трубки | 4 |
| 09 | 4250763 | Хомут трубки | 4 |
| 10 | J271270 | Болт с шайбой | 16 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4642427 | Шланг | 1 |
| 12 | 4642430 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4189535 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 3046126 | Фланец | 1 |
| 17 | 4336672 | Крышка | 2 |
| 18 | 4508805 | Уплотнительное кольцо | 2 |
| 19 | 4089703 | Разъёмный фланец | 4 |
| 20 | M341445 | Болт с внутренним шестигранником | 8 |
| 22 | 4617323 | Шланг | 2 |
| 24 | M341245 | Болт с внутренним шестигранником | 4 |
| 25 | A811035 | Уплотнительное кольцо | 1 |
| 26 | 4198799 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
