Поручень (1) — HITACHI ZX850H

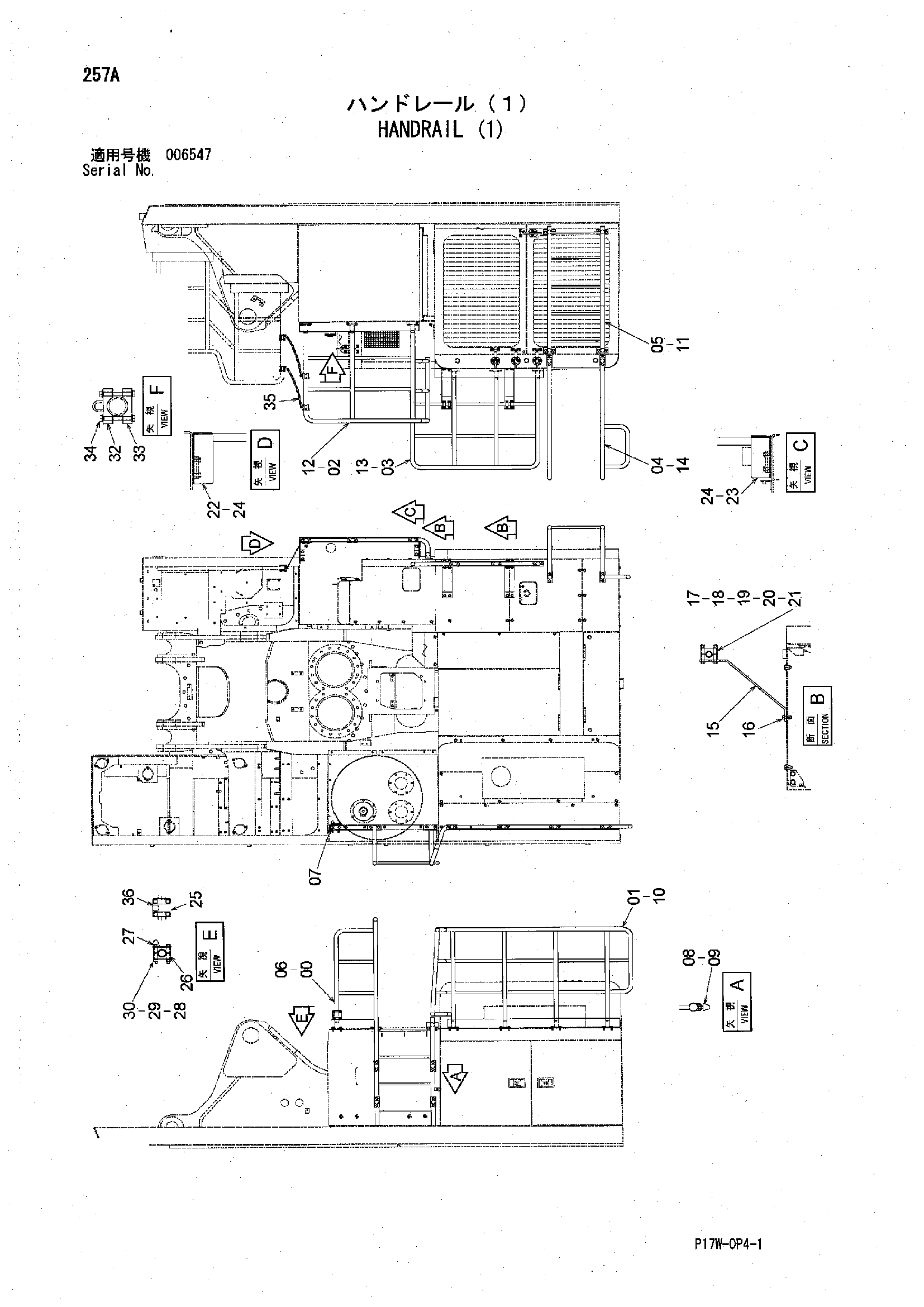

Заводская схема «Поручень (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024576 | Лестница | 1 |
| 01 | 7048208 | Поручень | 1 |
| 02 | 7050565 | Поручень | 1 |
| 03 | 7050564 | Поручень | 1 |
| 04 | 7050561 | Лестница | 1 |
| 05 | 7050549 | Лестница | 1 |
| 06 | J271230 | Болт с шайбой | 8 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271235 | Болт с шайбой | 6 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4204586 | Ограничитель | 1 |
| 09 | J950010 | Гайка | 1 |
| 10 | J271240 | Болт с шайбой | 8 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 8 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 6 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271230 | Болт с шайбой | 6 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271230 | Болт с шайбой | 8 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 3105996 | Кронштейн | 2 |
| 16 | J281240 | Болт с шайбой | 4 |
| 16A | J901240 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4334363 | Хомут трубки | 8 |
| 18 | J271200 | Болт с шайбой | 8 |
| 18A | J901200 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | A590112 | Плоская шайба | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 21 | J950012 | Гайка | 8 |
| 22 | 9766100 | Кронштейн | 1 |
| 23 | 9766101 | Кронштейн | 1 |
| 24 | J271230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 9765860 | Пластина | 1 |
| 26 | 4334364 | Хомут трубки | 4 |
| 27 | J271200 | Болт с шайбой | 4 |
| 27A | J901200 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | A590112 | Плоская шайба | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 32 | 9766127 | Хомут | 4 |
| 33 | 4633953 | Хомут | 4 |
| 34 | J260860 | Болт с шайбой | 16 |
| 34A | J900860 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | 4451376 | Цепь | 2 |
| 36 | 4204586 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
