Гидролинии рабочего оборудования (10.7m стрела)(3) — HITACHI ZX850H

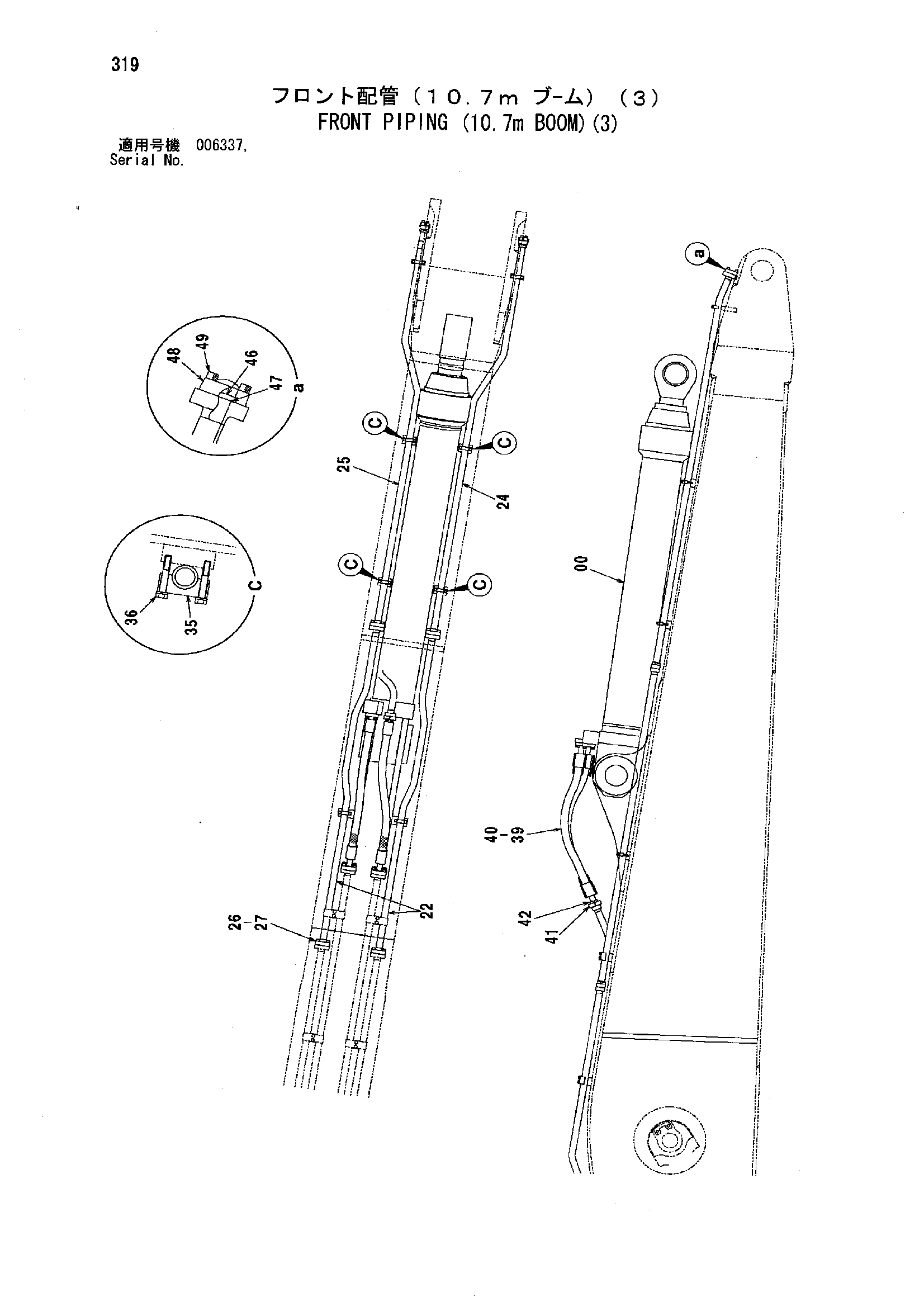

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)(3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631811 | Гидроцилиндр рукояти | 1 |
| 22 | 8082863 | Трубка | 2 |
| 24 | 8041209 | Трубка | 1 |
| 25 | 8041210 | Трубка | 1 |
| 26 | 4510169 | Уплотнительное кольцо | 4 |
| 27 | M341650 | Болт с внутренним шестигранником | 16 |
| 35 | 4118861 | Хомут трубки | 8 |
| 36 | J271280 | Болт с шайбой | 16 |
| 36A | J901280 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 39 | 4433974 | Шланг | 2 |
| 40 | 4510169 | Уплотнительное кольцо | 4 |
| 41 | 4075854 | Разъёмный фланец | 8 |
| 42 | M341650 | Болт с внутренним шестигранником | 16 |
| 46 | 4336672 | Крышка | 2 |
| 47 | 4508805 | Уплотнительное кольцо | 2 |
| 48 | 4089703 | Разъёмный фланец | 4 |
| 49 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
