Гусеничная рама — HITACHI ZX850H

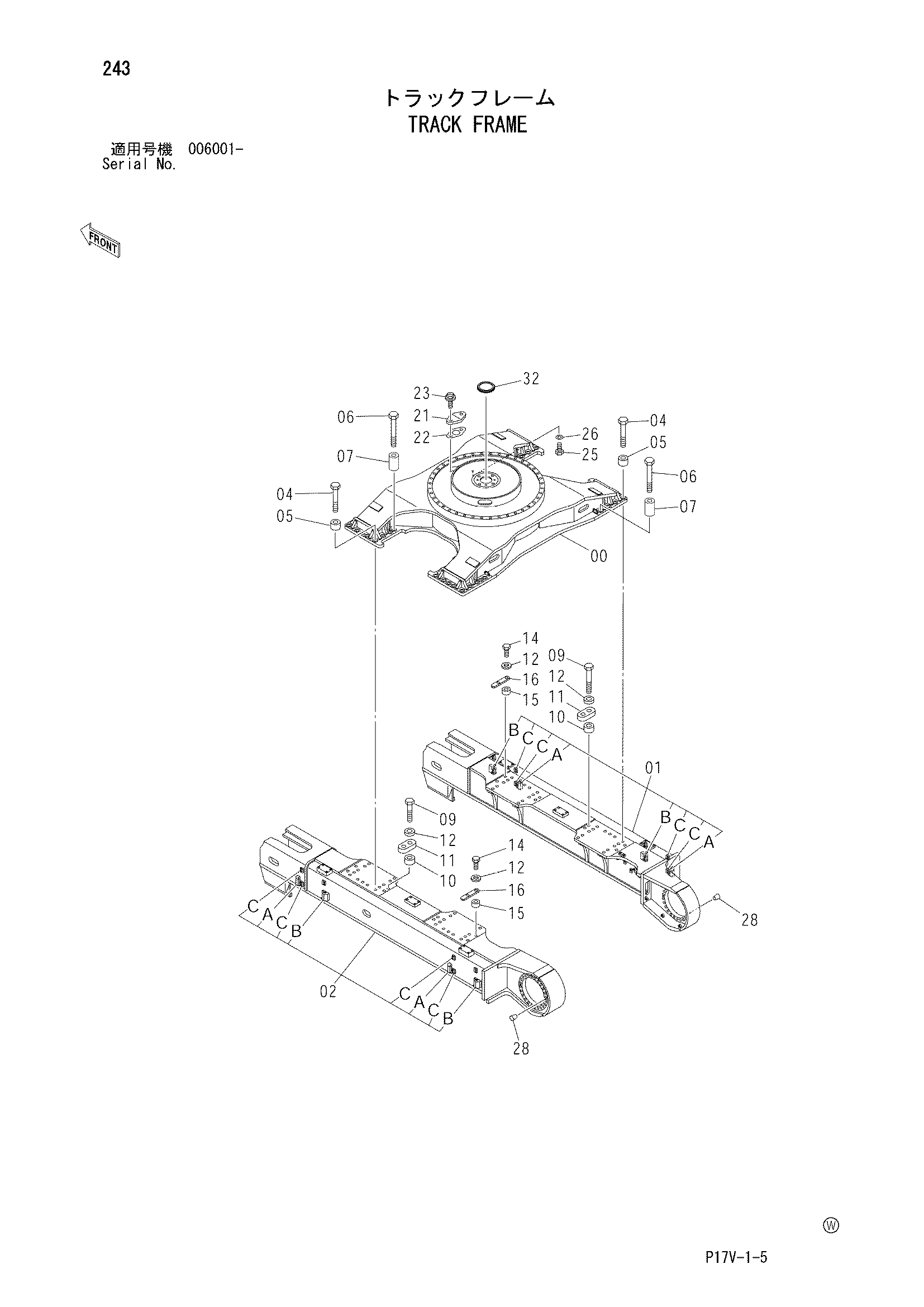

Заводская схема «Гусеничная рама» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007346 | Рама трукк | 1 |
| 01 | 4466452 | Рама боковой(правый) | 1 |
| 01A | 9755383 | Кронштейн | 2 |
| 01B | 9755384 | Кронштейн | 2 |
| 01C | 4219513 | Седло винта | 8 |
| 02 | 4466450 | Рама боковой(левый) | 1 |
| 02A | 9755383 | Кронштейн | 2 |
| 02B | 9755384 | Кронштейн | 2 |
| 02C | 4219513 | Седло винта | 8 |
| 04 | 4218943 | Болт | 36 |
| 05 | 4218944 | Проставка | 36 |
| 06 | 4242099 | Болт | 8 |
| 07 | 4242098 | Проставка | 8 |
| 09 | M923003 замена: J833008 | Болт | 8 |
| 09 | J833008 | Болт | 8 |
| 10 | 4218945 | Проставка | 8 |
| 11 | 4207766 | Стопорная пластина | 4 |
| 12 | 4114408 | Шайба | 16 |
| 14 | M923011 замена: J833002 | Болт | 8 |
| 14 | J833002 | Болт | 8 |
| 15 | 4243157 | Проставка | 8 |
| 16 | 4333844 | Направляющая | 4 |
| 21 | 4013896 | Крышка | 1 |
| 22 | 4244172 | Манжета | 1 |
| 23 | J011020 | Болт с шайбой | 2 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 25 | J901625 | Болт | 1 |
| 26 | A590116 | Плоская шайба | 1 |
| 28 | 425175 | Пробка | 4 |
| 32 | 4610571 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
