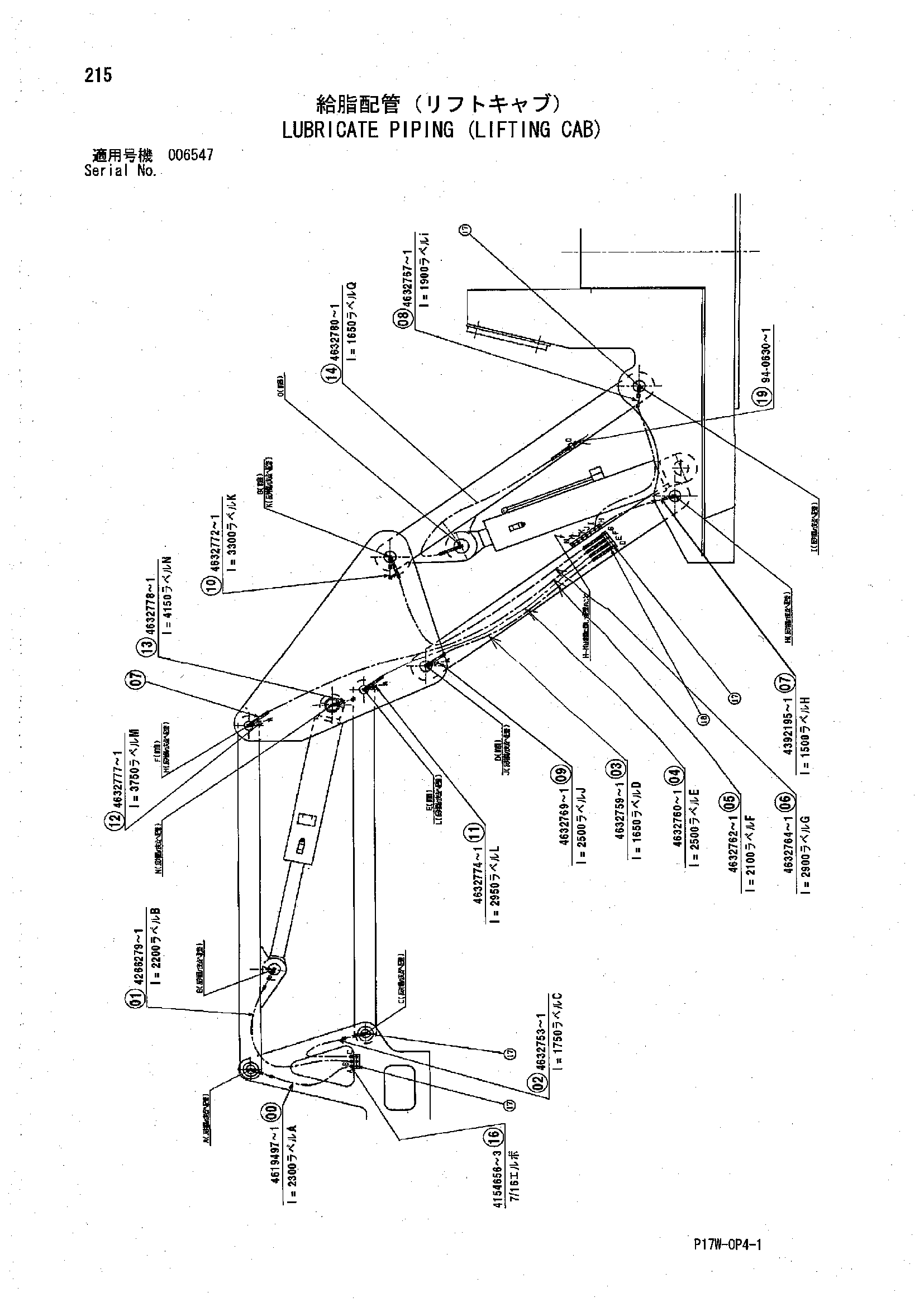

Трубопроводы системы смазки (подъём кабина) — HITACHI ZX850H
Заводская схема «Трубопроводы системы смазки (подъём кабина)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4619497 | Шланг | 1 |
| 01 | 4266279 | Шланг | 1 |
| 02 | 4632753 | Шланг | 1 |
| 03 | 4632759 | Шланг | 1 |
| 04 | 4632760 | Шланг | 1 |
| 05 | 4632762 | Шланг | 1 |
| 06 | 4632764 | Шланг | 1 |
| 07 | 4392195 | Шланг | 1 |
| 08 | 4632767 | Шланг | 1 |
| 09 | 4632769 | Шланг | 1 |
| 10 | 4632772 | Шланг | 1 |
| 11 | 4632774 | Шланг | 1 |
| 12 | 4632777 | Шланг | 1 |
| 13 | 4632778 | Шланг | 1 |
| 14 | 4632780 | Шланг | 1 |
| 16 | 4154656 | Угловой штуцер | 3 |
| 17 | J75482 | Пресс-маслёнка | 20 |
| 18 | 4154651 | Адаптер | 27 |
| 19 | 94-0630 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
